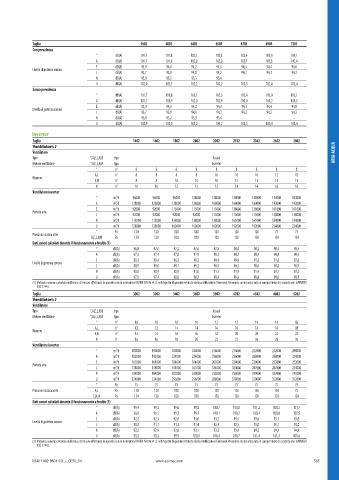

Page 567 - AERMEC - CATALOGO PRODOTTI 2024

Taglia 5602 6002 6402 6503 6703 6903 7203
Con prevalenza
° dB(A) 101,7 101,8 102,1 102,3 102,4 103,0 103,1
A dB(A) 101,7 101,9 102,0 102,0 102,1 102,3 102,4
E dB(A) 93,9 94,0 94,2 94,3 94,3 94,4 94,8
Livello di potenza sonora
L dB(A) 93,7 93,9 94,0 94,2 94,2 94,3 94,3
N dB(A) 95,0 95,2 95,3 95,4 - - -
U dB(A) 102,0 102,1 102,2 102,2 102,3 102,4 102,4
Senza prevalenza
° dB(A) 101,7 101,8 102,1 102,3 102,4 103,0 103,1
A dB(A) 101,7 101,9 102,0 102,9 103,0 103,2 103,3
E dB(A) 93,9 94,0 94,2 94,3 94,3 94,4 94,8
Livello di potenza sonora

L dB(A) 93,7 93,9 94,0 94,2 94,2 94,3 94,3
N dB(A) 95,0 95,2 95,3 95,4 - - -
U dB(A) 102,9 103,0 103,2 103,2 103,3 103,4 103,4
Inverter
Taglia 1402 1602 1802 2002 2202 2352 2502 2652 2802
ARIA-ACQUA Ventilatore °,A,E,L,N,U tipo Assiali ARIA-ACQUA
Ventilatori: J
Tipo
Motore ventilatore
°,A,E,L,N,U
° tipo 6 6 6 8 Inverter 8 8 8 8
n°
8
A,L n° 8 8 8 8 10 10 10 12 12
Numero
E,U n° 8 8 10 10 10 12 12 14 14
N n° 10 10 12 12 12 14 14 16 16
Ventilatore inverter
° m³/h 96000 96000 96000 128000 128000 128000 128000 144000 144000

A m³/h 128000 128000 128000 128000 160000 160000 160000 192000 192000
E m³/h 92000 92000 115000 115000 115000 138000 138000 161000 161000
Portata aria
L m³/h 92000 92000 92000 92000 115000 115000 115000 138000 138000
N m³/h 115000 115000 138000 138000 138000 161000 161000 184000 184000
U m³/h 128000 128000 160000 160000 160000 192000 192000 224000 224000
° Pa 120 120 120 120 120 120 120 75 75
Pressione statica utile
A,E,L,N,U Pa 120 120 120 120 120 120 120 120 120

Dati sonori calcolati durante il funzionamento a freddo (1)
° dB(A) 96,8 97,0 97,2 97,6 97,8 98,0 98,2 98,4 98,4
A dB(A) 97,3 97,4 97,8 97,9 98,2 98,3 98,4 98,8 98,9
E dB(A) 89,3 89,4 90,2 90,3 90,4 90,8 91,2 91,8 92,0
Livello di potenza sonora
L dB(A) 88,9 89,0 89,1 89,2 90,3 90,5 90,6 90,8 90,9
N dB(A) 90,0 90,4 90,9 91,0 91,1 91,4 91,4 92,1 92,2
U dB(A) 97,0 97,4 98,0 98,2 98,4 98,8 98,8 99,0 99,1
(1) Potenza sonora: calcolata sulla base di misure effettuate in accordo con la normativa UNI EN ISO 9614-2, nel rispetto di quanto richiesto dalla certificazione Eurovent. Pressione sonora misurata in campo libero (in accordo con la UNI EN

ISO 3744).
Taglia 3002 3202 3402 3602 3902 4202 4502 4802 5202
Ventilatori: J
Ventilatore
Tipo °,A,E,L,N,U tipo Assiali
Motore ventilatore °,A,E,L,N,U tipo Inverter
° n° 10 10 10 10 12 12 14 14 16
A,L n° 12 12 14 14 16 16 18 18 18
Numero
E,U n° 14 14 16 16 18 20 20 22 22
N n° 16 16 18 20 22 22 26 28 30
Ventilatore inverter
° m³/h 180000 180000 180000 180000 216000 216000 252000 252000 288000
A m³/h 192000 192000 224000 224000 256000 256000 288000 288000 324000
E m³/h 161000 161000 184000 184000 207000 230000 230000 253000 253000
Portata aria
L m³/h 138000 138000 161000 161000 184000 184000 207000 207000 234000

N m³/h 184000 184000 207000 230000 253000 253000 299000 322000 345000
U m³/h 224000 224000 256000 256000 288000 320000 320000 352000 352000
° Pa 75 75 75 75 75 75 75 75 75
Pressione statica utile A,L Pa 120 120 120 120 120 120 120 120 75
E,N,U Pa 120 120 120 120 120 120 120 120 120
Dati sonori calcolati durante il funzionamento a freddo (1)
° dB(A) 99,4 99,5 99,6 99,8 100,7 100,8 101,2 101,3 101,7
A dB(A) 99,0 99,1 99,3 99,4 100,1 100,2 100,4 100,8 101,5

E dB(A) 92,2 92,3 92,8 93,0 93,2 93,5 93,6 93,7 93,8
Livello di potenza sonora
L dB(A) 91,0 91,1 91,3 91,4 92,4 92,5 93,0 93,1 93,2
N dB(A) 92,3 92,4 92,8 93,1 93,3 93,4 94,3 94,4 94,8
U dB(A) 99,2 99,3 99,9 100,0 100,4 100,7 101,0 101,3 101,6
(1) Potenza sonora: calcolata sulla base di misure effettuate in accordo con la normativa UNI EN ISO 9614-2, nel rispetto di quanto richiesto dalla certificazione Eurovent. Pressione sonora misurata in campo libero (in accordo con la UNI EN
ISO 3744).

NSM-1402-9603-CO_I_CE50_14 www.aermec.com 565
