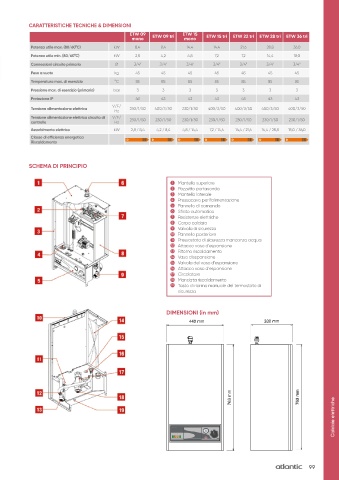

E - Tech W 09 - 36 CARATTERISTICHE TECNICHE & DIMENSIONI

ETW 09 ETW 09 tri ETW 15 ETW 15 tri ETW 22 tri ETW 28 tri ETW 36 tri
mono mono
Potenza utile max. (80/60°C) kW 8,4 8,4 14,4 14,4 21,6 28,8 36,0
Potenza utile min. (80/60°C) kW 2,8 4,2 4,8 7,2 7,2 14,4 18,0
Connessioni circuito primario Ø 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4”
Peso a vuoto kg 45 45 45 45 45 45 45
Temperatura max. di esercizio °C 85 85 85 85 85 85 85
Pressione max. di esercizio (primario) bar 3 3 3 3 3 3 3
Protezione IP 43 43 43 43 43 43 43
V/F/
Tensione alimentazione elettrica 230/1/50 400/3/50 230/1/50 400/3/50 400/3/50 400/3/50 400/3/50
Hz
Tensione alimentazione elettrica circuito di V/F/
controllo Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50
Assorbimento elettrico kW 2,8 / 8,4 4,2 / 8,4 4,8 / 14,4 7,2 / 14,4 14,4 / 21,6 14,4 / 28,8 18,0 / 36,0
Classe di efficienza energetica D D D D D D D
Riscaldamento

SCHEMA DI PRINCIPIO

1 Mantello superiore
2 Pozzetto portasonda
3 Mantello laterale
4 Pressacavo per l’alimentazione
5 Pannello di comando
6 Sfiato automatico
7 Resistenze elettriche
8 Corpo caldaia
9 Valvola di sicurezza
10 Pannello posteriore
11 Pressostato di sicurezza mancanza acqua
12 Attacco vaso d’espansione
13 Ritorno riscaldamento
14 Vaso d’espansione
15 Valvola del vaso d’espansione
16 Attacco vaso d’espansione
17 Circolatore
18 Mandata riscaldamento
19 Tasto di riarmo manuale del termostato di
sicurezza

DIMENSIONI (in mm)
442 mm 332 mm

763 mm 763 mm
Caldaie elettriche
