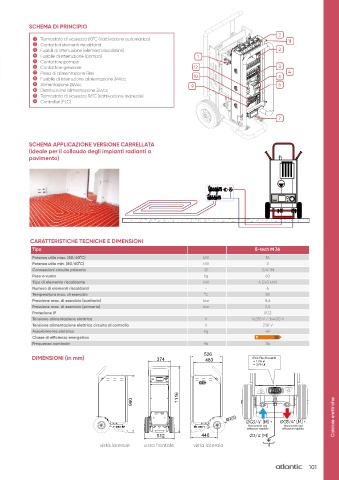

Page 101 - ACV - LISTINO RISCALDAMENTO 2024

E - Tech M 36 Flex SCHEMA DI PRINCIPIO

2
1 Termostato di sicurezza 60°C (riattivazione automatica) 11
2 Contattori elementi riscaldanti
3 Fusibili di interruzione (elementi riscaldanti) 2
4 Fusibile di interruzione (pompa) 1
5 Contattore pompa
6 Contattore generale 12 3
7 Presa di alimentazione Flex 4
8 Fusibile di interruzione alimentazione 24Vcc 10 5
9 Alimentazione 24Vcc 9 6
10 Distribuzione alimentazione 24Vcc
11 Termostato di sicurezza 96°C (riattivazione manuale)
12 Controller (PLC)

7

VANTAGGI CALDAIE ELETTRICHE SCHEMA APPLICAZIONE VERSIONE CARRELLATA
IDEALE PER IL COLLAUDO
(ideale per il collaudo degli impianti radianti a
DEGLI IMPIANTI RADIANTI
• Installabile e trasportabile da un solo operatore pavimento)
A PAVIMENTO
• Pronta per il funzionamento, necessita solo di
allacciamenti idraulici ed elettrici
• Massima silenziosità
• Massima sicurezza

CARATTERISTICHE TECNICHE E DIMENSIONI
Tipo E-tech M 36
Potenza utile max. (80/60°C) kW 36
Potenza utile min. (80/60°C) kW 3
Connessioni circuito primario Ø 3/4” M
Peso a vuoto kg 60
Tipo di elemento riscaldante kW 6 (2x3 kW)
Numero di elementi riscaldanti - 6
Temperatura max. di esercizio °C 85
Pressione max. di esercizio (sanitario) bar 8,6
Pressione max. di esercizio (primario) bar 2,5
Protezione IP IP22
Tensione alimentazione elettrica V 1x230 V / 3x400 V
Tensione alimentazione elettrica circuito di controllo V 230 V
Assorbimento elettrico kg 49
Classe di efficienza energetica D
36
Frequenza nominale Hz IP66 FlexPower®
 1 PH
 3 PH
526
DIMENSIONI (in mm) 374 483 IP66 FlexPower®
 1 PH
 3 PH
526
374 483
1116
960 1116
960

Ø260
Ø260 ØG3/4” [M] + ØG3/4” [M] + Caldaie elettriche
ØG3/4” [M] +
ØG3/4” [M] +
Raccordo ad
Raccordo ad Raccordo ad
Raccordo ad
attacco rapido attacco rapido
attacco rapido
attacco rapido
440
512 512 440 Ø3/4” [M]
Ø3/4” [M]
vista laterale vista frontale vista laterale
101
