P. 32

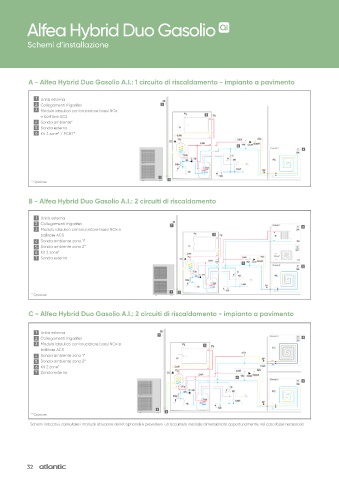

Alfea Hybrid Duo Gasolio
Schemi d’installazione
A - Alfea Hybrid Duo Gasolio A.I.: 1 circuito di riscaldamento - impianto a pavimento
1 Unità esterna
2 Collegamenti frigoriferi
3 Modulo idraulico con bruciatore bassi NOx
e bollitore ACS
4 Sonda ambiente*
5 Sonda esterna
6 Kit 2 zone* / PCBT*
* Opzione
B - Alfea Hybrid Duo Gasolio A.I.: 2 circuiti di riscaldamento
1 Unità esterna
2 Collegamenti frigoriferi
3 Modulo idraulico con bruciatore bassi NOx e
bollitore ACS
4 Sonda ambiente zona 1*
5 Sonda ambiente zona 2*
6 Kit 2 zone*
7 Sonda esterna
* Opzione
C - Alfea Hybrid Duo Gasolio A.I.: 2 circuiti di riscaldamento - impianto a pavimento
1 Unità esterna
2 Collegamenti frigoriferi
3 Modulo idraulico con bruciatore bassi NOx e
bollitore ACS
4 Sonda ambiente zona 1*
5 Sonda ambiente zona 2*
6 Kit 2 zone*
7 Sonda esterna
* Opzione
Schemi indicativi, consultare i manuali istruzione dei kit optionali e prevedere un accumulo inerziale dimensionato opportunamente, nel caso fosse necessario
