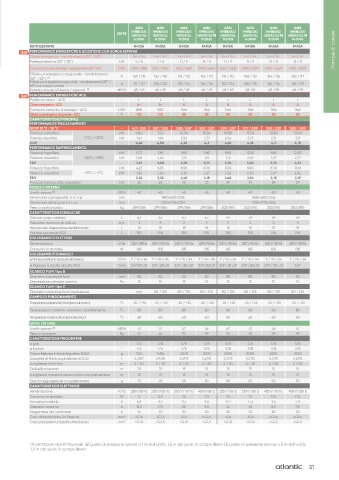

Page 31 - ACV - LISTINO RISCALDAMENTO 2024

ALFEA ALFEA ALFEA ALFEA ALFEA ALFEA ALFEA ALFEA
UNITA' HYBRID DUO HYBRID DUO HYBRID DUO HYBRID DUO HYBRID DUO HYBRID DUO HYBRID DUO HYBRID DUO
GASOLIO A.I. GASOLIO A.I. GASOLIO A.I. GASOLIO A.I. TRI GASOLIO A.I. GASOLIO A.I. GASOLIO A.I. TRI GASOLIO A.I. TRI
6-23 KW 8-23 KW 11-23 KW 11-23 KW 11-29 KW 14-29 KW 11-29 KW 14-29 KW
REFRIGERANTE R410A R410A R410A R410A R410A R410A R410A R410A
ErP PERFORMANCE ENERGETICHE E ACUSTICHE CON SONDA ESTERNA Pompe di calore
Classe energetica - riscaldamento (35° / 55°) A++ / A+ A++ / A+ A++ / A+ A++ / A+ A++ / A+ A++ / A+ A++ / A+ A++ / A+
Potenza termica (35° / 55°) kW 5 / 5 7 / 6 11 / 9 13 / 11 11 / 9 11 / 9 13 / 11 13 / 11
Consumo annuale di energia - riscaldamento (35° / 55°) kWh 2505 / 3180 3375 / 3886 6062 / 6623 5930 / 6669 6062 / 6623 6824 / 8041 5930 / 6669 6738 / 7803
Efficienza energetica stagionale - riscaldamento % 169 / 115 156 / 118 151 / 112 154 / 112 151 / 112 148 / 113 154 / 112 150 / 117
(35° / 55°) 1 ( )
Efficienza energetica stagionale - riscaldamento (35° / % 171 / 117 158 / 120 153 / 114 156 / 114 153 / 114 150 / 115 156 / 114 152 / 119
55°) con sonda esterna
Potenza acustica (interna / esterna) 1 ( ) dB (A) 48 / 63 48 / 69 48 / 69 48 / 69 48 / 69 48 /69 48 / 69 48 / 69
ErP PERFORMANCE ENERGETICHE ACS
Profilo di carico - ACS - L L L L L L L L
• Scambiatore coassiale brevettato - puffer interno in Classe energetica - ACS - A+ A+ A A A A A A
acciaio inox da 25 litri lordo Consumo annuale di energia - ACS kWh 880 880 1166 1166 1166 1166 1166 1166
%
88
120
88
88
88
Efficienza energetica stagionale - ACS
120
88
88
• Soluzione ibrida per un comfort ottimale anche nei CARATTERISTICHE PRINCIPALI
periodi più freddi PERFORMANCES RISCALDAMENTO
-
• Comfort di utilizzo grazie al comando a distanza per SCOP 35 °C / 55 °C kW 4,3 / 2,95 3,97 / 3,02 3,85 / 2,87 3,92 / 2,87 3,85 / 2,87 3,77 / 2,90 3,92 / 2,87 3,82 / 3,00
Potenza calorifica
10,80
13,00
6,00
10,80
7,50
10,80
13,50
10,80
riscaldamento e acqua calda sanitaria Potenza assorbita +7°C / +35°C kW 1,41 1,84 2,54 2,51 2,54 3,23 2,51 3,11
• Risparmio grazie alla regolazione in base al costo dell’energia COP - 4,26 4,08 4,25 4,3 4,25 4,18 4,3 4,18
PERFORMANCE RAFFRESCAMENTO
• Facile integrazione grazie alla sua installazione Potenza frigorifera kW 5,77 7,89 9,80 9,80 9,80 12,50 9,80 12,50
sovrapposta o affiancata Potenza assorbita +35°C / +18°C kW 1,80 2,63 1,72 1,91 1,72 2,49 1,91 2,77
• Soddisfa tutte le esigenze del mercato con i due ERR - 3,21 3,00 5,70 5,13 5,70 5,02 5,13 4,51
5,95
bruciatori (23 e 29 kW) Potenza frigorifera +35°C / +7°C kW 4,22 2,64 8,50 8,50 8,50 9,00 8,50 9,00
2,54
2,67
2,82
2,36
2,36
2,67
1,82
Potenza assorbita
kW
• Funzione di eliminazione del carico integrata (contatto EJP) ERR - 2,32 2,25 3,60 3,18 3,60 3,54 3,18 3,19
Potenza termica utile bruciatore kW 23 23 23 23 29 29 29 29
MODULO INTERNO
Livello sonoro ( ) 2 dB(A) 40 40 40 40 40 40 40 40
Dimensioni sovrapposte h x l x p mm 1880x680x1206 1880x680x1206
Dimensioni affiancate h x l x p mm 1200x1710x1206 1200x1710x1206
Peso a vuoto/carico kg 299/586 299/586 299/586 299/586 303/590 303/590 303/590 303/590
CARATTERISTICHE IDRAULICHE
Volume corpo caldaia L 63 63 63 63 59 59 59 59
Pressione massima di utilizzo bar 3 3 3 3 3 3 3 3
Volume vaso d'espansione riscaldamento L 18 18 18 18 18 18 18 18
Volume accumulo ACS L 190 190 190 190 190 190 190 190
COLLEGAMENTI ELETTRICI
Alimentazione V/Hz 230 V /50 Hz 230 V/50 Hz 230 V / 50 Hz 400 V/50 Hz 230 V/50 Hz 230 V/50 Hz 400 V / 50 Hz 400 V / 50 Hz
Consumo in standby W 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15
COLLEGAMENTI IDRAULICI
ø Mandata e Ritorno circuito riscaldamento "/mm 1" / 26 x 34 1" / 26 x 34 1" / 26 x 34 1" / 26 x 34 1" / 26 x 34 1" / 26 x 34 1" / 26 x 34 1" / 26 x 34
ø Ingresso e Uscita circuito ACS "/mm 3/4"/20 x 27 3/4" / 20 x 27 3/4" / 20 x 27 3/4"/ 20 x 27 3/4" / 20 x 27 3/4" / 20 x 27 3/4" / 20 x 27 3/4"
SCARICO FUMI Tipo B
Diametro tubazione fumi mm 80 80 80 80 80 80 80 80
Depressione ottimale camino Pa 15 15 15 15 15 15 15 15
SCARICO FUMI Tipo C
Diametro tubazione fumi/aspirazione mm 80 / 125 80 / 125 80 / 125 80 / 125 80 / 125 80 / 125 80 / 125
CAMPO DI FUNZIONAMENTO
Temperatura esterna min/max (termodinamico) °C -25 / +35 -25 / +35 -25 / +35 -25 / +35 -25 / +35 -25 / +35 -25 / +35 -25 / +35
Temperatura massima mandata riscaldamento °C 80 80 80 80 80 80 80 80
Temperatura massima (funz. termodinamico) °C 60 60 60 60 60 60 60 60
UNITA' ESTERNA
Livello sonoro ( ) 3 dB(A) 41 47 47 46 47 47 46 47
Peso in funzione Kg 41 42 92 99 92 92 99 99
CARATTERISTICHE FRIGORIFERE
ø gas " 1/2 5/8 5/8 5/8 5/8 5/8 5/8 5/8
ø liquido " 1/4 1/4 3/8 3/8 3/8 3/8 3/8 3/8
Carico fabbrica in fluido frigorifero R410A g 1100 1400 2500 2500 2500 2500 2500 2500
Quantità di fluido equivalente di CO2 t 2,2957 2,9218 5,2175 5,2175 5,2175 5,2175 5,2175 5,2175
Lunghezza min/max m 5 / 30 5 / 30 5 / 20 5 / 20 5 / 20 5 / 20 5 / 20 5 / 20
Dislivello massimo m 20 20 15 15 15 15 15 15
Lunghezza massima senza carico complementare m 15 15 15 15 15 15 15 15
Gas da aggiungere per m supplementare g 25 25 50 50 50 50 50 50
CARATTERISTICHE ELETTRICHE
Alimentazione V/Hz 230 V/50 Hz 230 V/50 Hz 230 V/ 50 Hz 400 V/50 Hz 230 V / 50 Hz 230 V / 50 Hz 400 V / 50 Hz 400 V / 50 Hz
Consumo in standby W 5 5,5 7,5 11,5 7,5 7,5 11,5 11,5
Intensità nominale A 6,3 8,1 11,4 3,6 11,4 14,2 3,6 4,8
Intensità massima A 12,5 17,5 22 8,5 22 25 8,5 9,5
Disgiuntore (da varificare) A 16 20 32 20 32 32 20 20
Cavi alimentazione Un.Esterna mm2 3G1,5 3G1,5 3G6 5G2,5 3G6 3G6 5G2,5 5G2,5
Cavi connessione Un.Esterna-Mod.Interno mm2 4G1,5 4G1,5 4G1,5 4G1,5 4G1,5 4G1,5 4G1,5 4G1,5
(1) Certificato da HP Keymark (2) Livello di pressione sonora a 1 m dall’unità, 1,5 m dal suolo in campo libero (3) Livello di pressione sonora a 5 m dall’unità,
1,5 m dal suolo in campo libero
