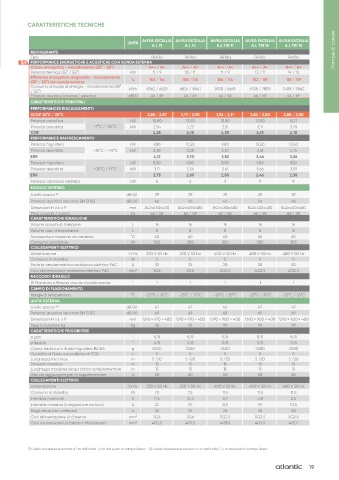

Page 19 - ACV - LISTINO RISCALDAMENTO 2024

CARATTERISTICHE TECNICHE

ALFEA EXCELLIA ALFEA EXCELLIA ALFEA EXCELLIA ALFEA EXCELLIA ALFEA EXCELLIA
UNITÀ
A.I. 11 A.I. 14 A.I. TRI 11 A.I. TRI 14 A.I. TRI 16
REFRIGERANTE Pompe di calore
Tipo R410a R410a R410a R410a R410a
ErP PERFORMANCE ENERGETICHE E ACUSTICHE CON SONDA ESTERNA
Classe energetica - riscaldamento (35° / 55°) A++ / A+ A++ / A+ A++ / A+ A++ / A+ A++ / A+
Potenza termica (35° / 55°) kW 11 / 9 13 / 11 11 / 9 13 / 11 14 / 13
Efficienza energetica stagionale - riscaldamento % 153 / 114 150 / 115 156 / 114 152 / 119 151 / 119
(35° / 55°) con sonda esterna
Consumo annuale di energia - riscaldamento (35° kWh 6062 / 6623 6824 / 8041 5930 / 6669 6738 / 7803 7408 / 9062
/ 55°)
Potenza acustica (interna / esterna) dB(A) 46 / 69 46 / 69 46 / 68 46 / 69 46 / 69
CARATTERISTICHE PRINCIPALI
PERFORMANCES RISCALDAMENTO
SCOP 35°C / 55°C 3,85 / 2,87 3,77 / 2,90 3,92 / 2,17 3,82 / 3,00 3,80 / 3,00
Potenza calorifica kW 10,80 13,50 10,80 13,00 15,17
Potenza assorbita +7°C / +35°C kW 2,54 3,23 2,51 3,11 3,70
COP 4,25 4,18 4,30 4,18 4,10
PERFORMANCE RAFFRESCAMENTO
Potenza frigorifera kW 9,80 12,50 9,80 12,50 13,50
Potenza assorbita +35°C / +18°C kW 2,38 3,38 2,57 3,61 4,14
ERR 4,12 3,70 3,82 3,46 3,26
Potenza frigorifera kW 8,50 9,00 8,50 9,00 9,50
Potenza assorbita +35°C / +7°C kW 3,11 3,34 3,41 3,66 3,99
ERR 2,73 2,69 2,50 2,46 2,38
Potenza resistenza elettrica kW 6 6 9 9 9
MODULO INTERNO
Livello sonoro (1) dB (A) 39 39 39 39 39
Potenza acustica secondo EN 12102 dB (A) 46 46 46 46 46
Dimensioni H x L x P mm 842x450x480 842x450x480 842x450x480 842x450x480 842x450x480
Peso a vuoto / carico Kg 42 / 58 42 / 58 42 / 58 42 / 58 42 / 58
CARATTERISTICHE IDRAULICHE
Volume accumulo tampone L 16 16 16 16 16
Volume vaso d'espansione L 8 8 8 8 8
Temperatura massima di mandata °C 60 60 60 60 60
Consumo circolatore W 39,5 39,5 39,5 39,5 39,5
COLLEGAMENTI ELETTRICI
Alimentazione V/Hz 230 V 50 Hz 230 V 50 Hz 400 V 50 Hz 400 V 50 Hz 400 V 50 Hz
Consumo in standby W 5 5 5 5 5
Portata amperometrica resistenza elettrica PdC A 32 32 20 20 20
Cavi alimentazione resistenza elettrica PdC mm2 3G6 3G6 4G2,5 4G2,5 4G2,5
RACCORDI IDRAULICI
Ø Mandata e Ritorno circuito riscaldamento ” 1 1 1 1 1
CAMPO DI FUNZIONAMENTO
Range di temperatura °C -25°C / 35°C -25°C / 35°C -25°C / 35°C -25°C / 35°C -25°C / 35°C
UNITA’ ESTERNA
Livello sonoro (2) dB (A) 47 47 46 47 47
Potenza acustica secondo EN 12102 dB (A) 69 69 68 69 69
Dimensioni H x L x P mm 1290 × 970 × 400 1290 × 970 × 400 1290 × 900 × 400 1290 × 900 × 400 1290 × 900 × 400
Peso in funzione kg Kg 92 92 99 99 99
CARATTERISTICHE FRIGORIFERE
ø gas " 5/8 5/8 5/8 5/8 5/8
ø liquido " 3/8 3/8 3/8 3/8 3/8
Carico fabbrica in fluido frigorifero R410A g 2500 2500 2500 2500 2500
Quantità di fluido equivalente di CO2 t 5 5 5 5 5
Lunghezza min/max m 5 /20 5 /20 5 /20 5 /20 5 /20
Dislivello massimo m 15 15 15 15 15
Lunghezza massima senza carico complementare m 15 15 15 15 15
Gas da aggiungere per m supplementare g 50 50 50 50 50
COLLEGAMENTI ELETTRICI
Alimentazione V/Hz 230 V 50 Hz 230 V 50 Hz 400 V 50 Hz 400 V 50 Hz 400 V 50 Hz
Consumo in standby W 7,5 7,5 11,5 11,5 11,5
Intensità nominale A 11,4 14,2 3,7 4,8 5,5
Intensità massima (integrazione esclusa) A 22 25 8,5 9,5 10,5
Disgiuntore (da varificare) A 32 32 20 20 20
Cavi alimentazione Un.Esterna mm2 3G6 3G6 5G2.5 5G2.5 5G2.5
Cavi connessione Un.Esterna-Mod.Interno mm2 4G1,5 4G1,5 4G1,5 4G1,5 4G1,5

(1) Livello di pressione sonora a 1 m dall’unità, 1,5 m dal suolo in campo libero - (2) Livello di pressione sonora a 5 m dall’unità, 1,5 m dal suolo in campo libero

19
