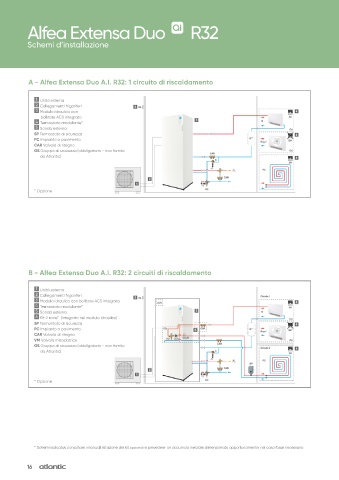

Alfea Extensa Duo R32
Schemi d’installazione
A - Alfea Extensa Duo A.I. R32: 1 circuito di riscaldamento
1 Unità esterna
2 Collegamenti frigoriferi
3 Modulo idraulico con
bollitore ACS integrato
4 Termostato modulante*
5 Sonda esterna
SP Termostato di sicurezza
PC Impianto a pavimento
CAR Valvola di ritegno
GS Gruppo di sicurezza (obbligatorio - non fornito
da Atlantic)
* Opzione
B - Alfea Extensa Duo A.I. R32: 2 circuiti di riscaldamento
1 Unità esterna
2 Collegamenti frigoriferi
3 Modulo idraulico con bollitore ACS integrato
4 Termostato modulante*
5 Sonda esterna
6 Kit 2 zone* (integrato nel modulo idraulico)
SP Termostato di sicurezza
PC Impianto a pavimento
CAR Valvola di ritegno
VM Valvola miscelatrice
GS Gruppo di sicurezza (obbligatorio - non fornito
da Atlantic)
* Opzione
* Schemi indicativi, consultare i manuali istruzione dei kit opzionali e prevedere un accumulo inerziale dimensionato opportunamente, nel caso fosse necessario
