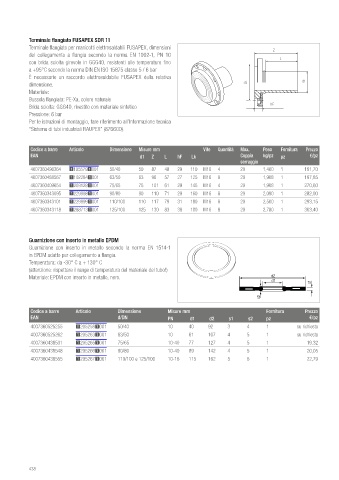

Page 437 - REHAU - LISTINO 2020

Terminale flangiato FUSAPEX SDR 11
Terminale flangiato per manicotti elettrosaldabili FUSAPEX, dimensioni
Z
del collegamento a flangia secondo la norma EN 1092-1, PN 10
L
con brida sciolta girevole in GGG40, resistenti alle temperature fino
a +95°C secondo la norma DIN EN ISO 15875 classe 5 / 6 bar
È necessario un raccordo elettrosaldabile FUSAPEX della relativa d1
dimensione. Lk
Materiale:
Bussola flangiata: PE-Xa, colore naturale
hF
Brida sciolta: GGG40, rivestito con materiale sintetico
Pressione: 6 bar
Per le istruzioni di montaggio, fare riferimento all’Informazione tecnica
“Sistema di tubi industriali RAUPEX” (876600).

Codice a barre Articolo Dimensione Misure mm Vite Quantità Max. Peso Fornitura Prezzo
EAN d1 Z L hF Lk Coppia kg/pz pz €/pz
serraggio
4007360496364 11055791001 50/40 50 87 48 29 110 M16 4 20 1,400 1 191,70
4007360488567 11022841001 63/50 63 96 57 27 125 M16 8 20 1,908 1 197,85
4007360409654 12031281001 75/65 75 101 61 29 145 M16 4 20 1,908 1 270,60
4007360343095 12299981001 90/80 90 110 71 29 160 M16 8 20 2,090 1 282,90
4007360343101 12299991001 110/100 110 117 79 31 180 M16 8 20 2,500 1 293,15
4007360343118 12887131001 125/100 125 130 83 38 180 M16 8 20 2,780 1 303,40

Guarnizione con inserto in metallo EPDM
Guarnizione con inserto in metallo secondo la norma EN 1514-1
in EPDM adatto per collegamento a flangia.
Temperatura: da -30° C a + 130° C
(attenzione: rispettare il range di temperatura del materiale del tubo!)
Materiale: EPDM con inserto in metallo, nero.

Codice a barre Articolo Dimensione Misure mm Fornitura Prezzo
EAN d/DN PN d1 d2 s1 s2 pz €/pz
4007360525255 12052581001 50/40 10 40 92 3 4 1 su richiesta
4007360525262 12052631001 63/50 10 61 107 4 5 1 su richiesta
4007360438531 12052651001 75/65 10-40 77 127 4 5 1 19,32
4007360438548 12052661001 90/80 10-40 89 142 4 5 1 20,05
4007360438555 12052671001 110/100 e 125/100 10-16 115 162 5 6 1 22,79

438
