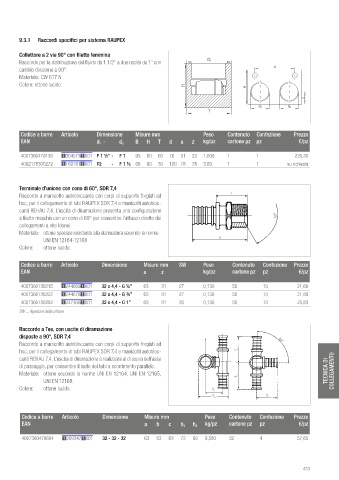

Page 432 - REHAU - LISTINO 2020

9.3.1 Raccordi specifici per sistema RAUPEX

Collettore a 2 vie 90° con filetto femmina
Raccordo per la distribuzione del fluido da 1 1/2” a due uscite da 1” con
cambio direzione a 90°.
Materiale: CW 617 N
Colore: ottone lucido.

Codice a barre Articolo Dimensione Misure mm Peso Contenuto Confezione Prezzo
EAN d 1 - d 2 B H T d a z kg/pz cartone pz pz €/pz

4007360479138 13045731001 F 1 ½” - F 1 95 60 60 70 51 22 1,600 1 1 220,40
4062178300272 11691811001 F2 - F 1 ⅓ 68 90 30 120 78 78 3,65 1 1 su richiesta

Terminale d’unione con cono di 60°, SDR 7,4
z z
Raccordo a manicotto autobloccante con corpi di supporto forgiati ad
hoc, per il collegamento di tubi RAUPEX SDR 7,4 e manicotti autobloc-
canti REHAU 7,4. L’uscita di diramazione presenta una configurazione
60° 60˚
a filetto maschio con un cono di 60° per consentire l’attacco diretto dei

collegamenti a vite idonei.
Materiale: ottone speciale resistente alla dezincatura secondo le norme
a a
UNI EN 12164-12168
Colore: ottone lucido.

Codice a barre Articolo Dimensione Misure mm SW Peso Contenuto Confezione Prezzo
EAN a z kg/pz cartone pz pz €/pz

4007360136215 12446661001 32 x 4,4 - G ½” 63 31 27 0,130 50 10 21,66
4007360136222 12446761001 32 x 4,4 - G ¾” 63 31 27 0,130 50 10 21,89
4007360156282 12473661001 32 x 4,4 - G 1” 63 31 30 0,130 50 10 25,83
SW = Apertura della chiave

Raccordo a Tee, con uscite di diramazione
disposte a 90°, SDR 7,4 90°
Raccordo a manicotto autobloccante con corpi di supporto forgiati ad
hoc, per il collegamento di tubi RAUPEX SDR 7,4 e manicotti autobloc- c
canti REHAU 7,4. L’uscita di diramazione è realizzata al di sopra dell’asse
di passaggio, per consentire il salto dei tubi a scorrimento parallelo.
Materiale: ottone secondo le norme UNI EN 12164, UNI EN 12165, TECNICA DI COLLEGAMENTO
a
UNI EN 12168.
Colore: ottone lucido. h
1
h b
2

Codice a barre Articolo Dimensione Misure mm Peso Contenuto Confezione Prezzo
EAN a b c h 1 h 2 kg/pz cartone pz pz €/pz

4007360479664 12093471001 32 - 32 - 32 63 63 63 72 90 0,580 32 4 57,65

433
