Page 25 - RACCORDERIEMETALLICHE - LISTINO RACCORDI GHISA MALLEABILE 2020

RACCORDI GHISA MALLEABILE / MALLEABLE CAST IRON FITTINGS / RACCORDS EN FONTE MALLÉABLE / RACORES DE HIERRO MALEABLE 23
Listino 2019 / 2019 price list /Tarif 2019 / Lista 2019
RACCORDI GHISA MALLEABILE ZINCATI 11
LISTINO INTERNAZIONALE 2016
R 50 51

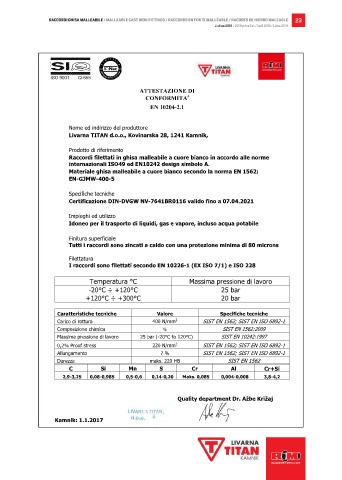

ATTESTAZIONE DI
CONFORMITA’
EN 10204-2.1

Nome ed indirizzo del produttore
Livarna TITAN d.o.o., Kovinarska 28, 1241 Kamnik,

Prodotto di riferimento
Raccordi filettati in ghisa malleabile a cuore bianco in accordo alle norme
internazionali ISO49 ed EN10242 design simbolo A.
Materiale ghisa malleabile a cuore bianco secondo la norma EN 1562:
EN-GJMW-400-5

Specifiche tecniche
Certificazione DIN-DVGW NV-7641BR0116 valido fino a 07.04.2021

Impieghi ed utilizzo
Idoneo per il trasporto di liquidi, gas e vapore, incluso acqua potabile

Finitura superficiale
Tutti i raccordi sono zincati a caldo con una protezione minima di 80 microns

Filettatura
I raccordi sono filettati secondo EN 10226-1 (EX ISO 7/1) e ISO 228

Temperatura °C Massima pressione di lavoro
-20°C ÷ +120°C 25 bar
+120°C ÷ +300°C 20 bar

Caratteristiche tecniche Valore Specifiche tecniche
2
Carico di rottura 400 N/mm SIST EN 1562; SIST EN ISO 6892-1
Composizione chimica % SIST EN 1562:2009
Massima pressione di lavoro 25 bar (-20°C to 120°C) SIST EN 10242:1997
2
0,2% Proof stress 220 N/mm SIST EN 1562; SIST EN ISO 6892-1
Allungamento 7 % SIST EN 1562; SIST EN ISO 6892-1
Durezza maks. 220 HB SIST EN 1562
C Si Mn S Cr Al Cr+Si
2,9-3,25 0,08-0,985 0,5-0,6 0,14-0,20 Maks. 0,085 0,004-0,008 3,8-4,2

Quality department Dr. Ažbe Križaj

Kamnik: 1.1.2017
