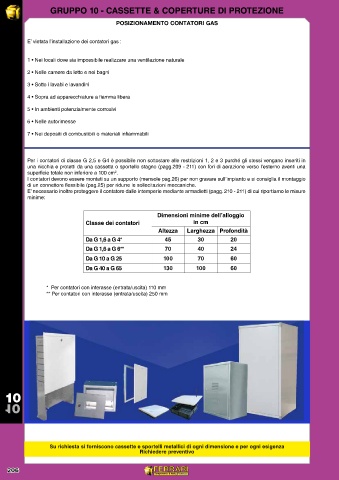

Page 212 - FERRARI - CATALOGO GENERALE

GRUPPO 10 - CASSETTE & COPERTURE DI PROTEZIONE

POSIZIONAMENTO CONTATORI GAS

E’ vietata l’installazione dei contatori gas :

1 • Nei locali dove sia impossibile realizzare una ventilazione naturale

2 • Nelle camere da letto e nei bagni

3 • Sotto i lavabi e lavandini

4 • Sopra ad apparecchiature a fiamma libera
5 • In ambienti potenzialmente corrosivi

6 • Nelle autorimesse

7 • Nei depositi di combustibili o materiali infiammabili

Per i contatori di classe G 2,5 e G4 è possibile non sottostare alle restrizioni 1, 2 e 3 purché gli stessi vengano inseriti in
una nicchia e protetti da una cassetta o sportello stagno (pagg.209 - 211) con fori di aerazione verso l’esterno aventi una
superficie totale non inferiore a 100 cm .
2
I contatori devono essere montati su un supporto (mensole pag.26) per non gravare sull’impianto e si consiglia il montaggio
di un connettore flessibile (pag.25) per ridurre le sollecitazioni meccaniche.
E’ necessario inoltre proteggere il contatore dalle intemperie mediante armadietti (pagg. 210 - 211) di cui riportiamo le misure
minime:

Dimensioni minime dell’alloggio
Classe dei contatori in cm
Altezza Larghezza Profondità
Da G 1,6 a G 4* 45 30 20
Da G 1,6 a G 6** 70 40 24
Da G 10 a G 25 100 70 60
Da G 40 a G 65 130 100 60

* Per contatori con interasse (entrata/uscita) 110 mm
** Per contatori con interasse (entrata/uscita) 250 mm

10

10

Su richiesta si forniscono cassette e sportelli metallici di ogni dimensione e per ogni esigenza
Richiedere preventivo
