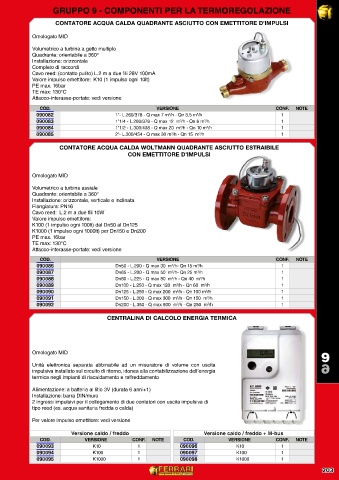

Page 209 - FERRARI - CATALOGO GENERALE

GRUPPO 9 - COMPONENTI PER LA TERMOREGOLAZIONE GRUPPO 9 - COMPONENTI PER LA TERMOREGOLAZIONE

CONTATORE ACQUA CALDA QUADRANTE ASCIUTTO CON EMETTITORE D’IMPULSI

Omologato MID

Volumetrico a turbina a getto multiplo
Quadrante: orientabile a 360°
Installazione: orizzontale
Completo di raccordi
Cavo reed: (contatto pulito) L.2 m a due fili 28V 100mA
Valore impulso emettitore: K10 (1 impulso ogni 10lt)
PE max. 16bar
TE max: 130°C
Attacco-interasse-portate: vedi versione
COD. VERSIONE CONF. NOTE
090082 1”- L.260/378 - Q max 7 m /h - Qn 3,5 m /h 1
3
3
090083 1”1/4 - L.260/378 - Q max 12 m /h - Qn 6 m /h 1
3
3
090084 1”1/2 - L.300/438 - Q max 20 m /h - Qn 10 m /h 1
3
3
090085 2”- L.300/454 - Q max 30 m /h - Qn 15 m /h 1
3
3
CONTATORE ACQUA CALDA WOLTMANN QUADRANTE ASCIUTTO ESTRAIBILE
CON EMETTITORE D’IMPULSI
Omologato MID
Volumetrico a turbina assiale
Quadrante: orientabile a 360°
Installazione: orizzontale, verticale e inclinata
Flangiatura: PN16
Cavo reed: L.2 m a due fili 10W
Valore impulso emettitore:
K100 (1 impulso ogni 100lt) dal Dn50 al Dn125
K1000 (1 impulso ogni 1000lt) per Dn150 e Dn200
PE max. 16bar
TE max: 130°C
Attacco-interasse-portate: vedi versione
COD. VERSIONE CONF. NOTE
090086 Dn50 - L.200 - Q max 30 m /h- Qn 15 m /h 1
3
3
090087 Dn65 - L.200 - Q max 50 m /h- Qn 25 m /h 1
3
3
090088 Dn80 - L.225 - Q max 80 m /h - Qn 40 m /h 1
3
3
090089 Dn100 - L.250 - Q max 120 m /h - Qn 60 m /h 1
3
3
090090 Dn125 - L.250 - Q max 200 m /h - Qn 100 m /h 1
3
3
090091 Dn150 - L.300 - Q max 300 m /h - Qn 150 m /h 1
3
3
090092 Dn200 - L.350 - Q max 500 m /h - Qn 250 m /h 1
3
3
CENTRALINA DI CALCOLO ENERGIA TERMICA
9
Omologato MID
Unità elettronica separata abbinabile ad un misuratore di volume con uscita
impulsiva installato sul circuito di ritorno, idonea alla contabilizzazione dell’energia 9
termica negli impianti di riscaldamento e raffreddamento
Alimentazione: a batteria al litio 3V (durata 6 anni+1)
Installazione: barra DIN/muro
2 ingressi impulsivi per il collegamento di due contatori con uscita impulsiva di
tipo reed (es. acqua sanitaria fredda o calda)

Per valore impulso emettitore: vedi versione
Versione caldo / freddo Versione caldo / freddo + M-bus
COD. VERSIONE CONF. NOTE COD. VERSIONE CONF. NOTE
090093 K10 1 090096 K10 1
090094 K100 1 090097 K100 1
090095 K1000 1 090098 K1000 1
