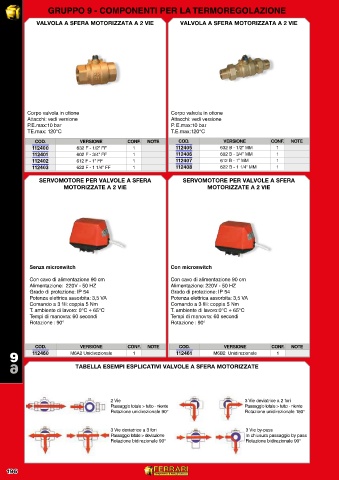

Page 202 - FERRARI - CATALOGO GENERALE

GRUPPO 9 - COMPONENTI PER LA TERMOREGOLAZIONE GRUPPO 9 - COMPONENTI PER LA TERMOREGOLAZIONE

VALVOLA A SFERA MOTORIZZATA A 2 VIE VALVOLA A SFERA MOTORIZZATA A 2 VIE

Corpo valvola in ottone Corpo valvola in ottone
Attacchi: vedi versione Attacchi: vedi versione
P.E.max:10 bar P. E.max:10 bar
TE.max: 120°C T.E.max:120°C
COD. VERSIONE CONF. NOTE COD. VERSIONE CONF. NOTE
112400 632 F - 1/2” FF 1 112405 632 B - 1/2” MM 1
112401 602 F - 3/4” FF 1 112406 602 B - 3/4” MM 1
112402 612 F - 1” FF 1 112407 612 B - 1” MM 1
112403 622 F - 1 1/4” FF 1 112408 622 B - 1 1/4” MM 1

SERVOMOTORE PER VALVOLE A SFERA SERVOMOTORE PER VALVOLE A SFERA
MOTORIZZATE A 2 VIE MOTORIZZATE A 2 VIE

Senza microswitch Con microswitch

Con cavo di alimentazione 90 cm Con cavo di alimentazione 90 cm
Alimentazione: 220V - 50 HZ Alimentazione: 220V - 50 HZ
Grado di protezione: IP 54 Grado di protezione: IP 54
Potenza elettrica assorbita: 3,5 VA Potenza elettrica assorbita: 3,5 VA
Comando a 3 fili: coppia 5 Nm Comando a 3 fili: coppia 5 Nm
T. ambiente di lavoro: 0°C ÷ 65°C T. ambiente di lavoro:0°C ÷ 65°C
Tempi di manovra: 60 secondi Tempi di manovra: 60 secondi
Rotazione : 90° Rotazione : 90°

COD. VERSIONE CONF. NOTE COD. VERSIONE CONF. NOTE
9 112460 M6A2 Unidirezionale 1 112461 M6B2 Unidirezionale 1

TABELLA ESEMPI ESPLICATIVI VALVOLE A SFERA MOTORIZZATE

9

2 Vie 3 Vie deviatrice a 2 fori
Passaggio totale > tutto - niente Passaggio totale > tutto - niente
Rotazione unidirezionale 90° Rotazione unidirezionale 180°

3 Vie deviatrice a 3 fori 3 Vie by-pass
Passaggio totale > deviazione In chiusura passaggio by pass
Rotazione bidirezionale 90° Rotazione bidirezionale 90°
