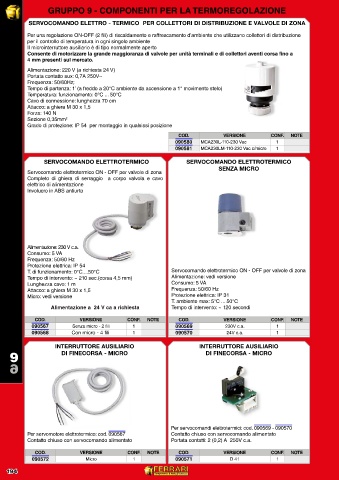

Page 200 - FERRARI - CATALOGO GENERALE

GRUPPO 9 - COMPONENTI PER LA TERMOREGOLAZIONE GRUPPO 9 - COMPONENTI PER LA TERMOREGOLAZIONE

SERVOCOMANDO ELETTRO - TERMICO PER COLLETTORI DI DISTRIBUZIONE E VALVOLE DI ZONA

Per una regolazione ON-OFF (2 fili) di riscaldamento e raffrescamento d’ambiente che utilizzano collettori di distribuzione
per il controllo di temperatura in ogni singolo ambiente
Il microinterruttore ausiliario è di tipo normalmente aperto
Consente di motorizzare la grande maggioranza di valvole per unità terminali e di collettori aventi corsa fino a
4 mm presenti sul mercato.

Alimentazione: 220 V (a richiesta 24 V)
Portata contatto aux: 0,7A 250V~
Frequenza: 50/60Hz;
Tempo di partenza: 1’ (a freddo a 20°C ambiente da accensione a 1° movimento stelo)
Temperatura: funzionamento: 0°C ... 50°C
Cavo di connessione: lunghezza 70 cm
Attacco: a ghiera M 30 x 1,5
Forza: 140 N
Sezione 0,35mm 2
Grado di protezione: IP 54 per montaggio in qualsiasi posizione
COD. VERSIONE CONF. NOTE
090580 MCA230L-110-230 Vac 1
090581 MCA230LM-110-230 Vac c/micro 1

SERVOCOMANDO ELETTROTERMICO SERVOCOMANDO ELETTROTERMICO
SENZA MICRO
Servocomando elettrotermico ON - OFF per valvole di zona
Completo di ghiera di serraggio a corpo valvola e cavo
elettrico di alimentazione
Involucro in ABS antiurto

Alimentazione: 230 V c.a.
Consumo: 5 VA
Frequenza: 50/60 Hz
Protezione elettrica: IP 54
T. di funzionamento: 0°C....50°C Servocomando elettrotermico ON - OFF per valvole di zona
Tempo di intervento: ~ 210 sec.(corsa 4,5 mm) Alimentazione: vedi versione
Lunghezza cavo: 1 m Consumo: 5 VA
Attacco: a ghiera M 30 x 1,5 Frequenza: 50/60 Hz
Micro: vedi versione Protezione elettrica: IP 31
T. ambiente max: 5°C ... 50°C
Alimentazione a 24 V ca a richiesta Tempo di intervento: ~ 120 secondi

COD. VERSIONE CONF. NOTE COD. VERSIONE CONF. NOTE
090567 Senza micro - 2 fili 1 090569 230V c.a. 1
090568 Con micro - 4 fili 1 090570 24V c.a. 1

INTERRUTTORE AUSILIARIO INTERRUTTORE AUSILIARIO
9 DI FINECORSA - MICRO DI FINECORSA - MICRO

9

Per servocomandi elettrotermici: cod. 090569 - 090570
Per servomotore elettrotermico: cod. 090567 Contatto chiuso con servocomando alimentato
Contatto chiuso con servocomando alimentato Portata contatti: 2 (0,2) A 250V c.a.

COD. VERSIONE CONF. NOTE COD. VERSIONE CONF. NOTE
090572 Micro 1 090571 D 41 1

194 s r l s r l
