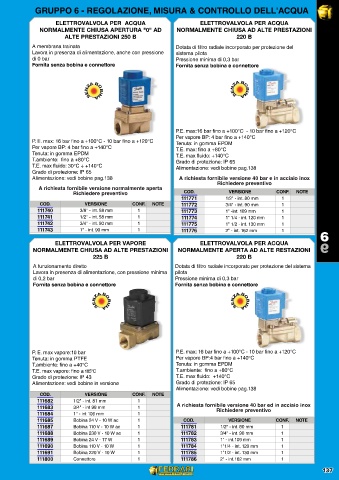

Page 143 - FERRARI - CATALOGO GENERALE

GRUPPO 6 - REGOLAZIONE, MISURA & CONTROLLO DELL'ACQUA

ELETTROVALVOLA PER ACQUA ELETTROVALVOLA PER ACQUA
NORMALMENTE CHIUSA APERTURA "0" AD NORMALMENTE CHIUSA AD ALTE PRESTAZIONI
ALTE PRESTAZIONI 250 B 220 B

A membrana trainata Dotata di filtro radiale incorporato per protezione del
Lavora in presenza di alimentazione, anche con pressione sistema pilota
di 0 bar Pressione minima di 0,3 bar
Fornita senza bobina e connettore Fornita senza bobina e connettore

SENZA BOBINA
SENZA BOBINA

P.E. max:16 bar fino a +100°C - 10 bar fino a +120°C
Per vapore BP: 4 bar fino a +140°C
P. E. max: 16 bar fino a +100°C - 10 bar fino a +120°C Tenuta: in gomma EPDM
Per vapore BP: 4 bar fino a +140°C T.E. max: fino a +80°C
Tenuta: in gomma EPDM T.E. max fluido: +140°C
T.ambiente: fino a +80°C Grado di protezione: IP 65
T.E. max fluido: 30°C ÷ +140°C Alimentazione: vedi bobine pag.138
Grado di protezione: IP 65
Alimentazione: vedi bobine pag.138 A richiesta fornibile versione 40 bar e in acciaio inox
Richiedere preventivo
A richiesta fornibile versione normalmente aperta
Richiedere preventivo COD. VERSIONE CONF. NOTE
111771 1/2" - int. 80 mm 1
COD. VERSIONE CONF. NOTE 111772 3/4" - int. 90 mm 1
111740 3/8" - int. 58 mm 1 111773 1" -int. 109 mm 1
111741 1/2" - int. 58 mm 1 111774 1" 1/4 - int. 120 mm 1
111742 3/4" - int. 90 mm 1 111775 1" 1/2 - int. 130 mm 1
6 111743 1" - int. 90 mm 1 111776 2" - int. 162 mm 1 6
ELETTROVALVOLA PER VAPORE ELETTROVALVOLA PER ACQUA
NORMALMENTE CHIUSA AD ALTE PRESTAZIONI NORMALMENTE APERTA AD ALTE RESTAZIONI 6
225 B 220 B
6
A funzionamento diretto Dotata di filtro radiale incorporato per protezione del sistema
Lavora in presenza di alimentazione, con pressione minima pilota
di 0,2 bar Pressione minima di 0,3 bar
Fornita senza bobina e connettore Fornita senza bobina e connettore

SENZA BOBINA
SENZA BOBINA

P. E. max vapore:10 bar P.E. max: 16 bar fino a +100°C - 10 bar fino a +120°C
Tenuta: in gomma PTFE Per vapore BP:4 bar fino a +140°C
T.ambiente: fino a +40°C Tenuta: in gomma EPDM
T.E. max vapore: fino a 185°C T.ambiente: fino a +80°C
Grado di protezione: IP 43 T.E. max fluido: +140°C
Alimentazione: vedi bobine in versione Grado di protezione: IP 65
Alimentazione: vedi bobine pag.138
COD. VERSIONE CONF. NOTE
111682 1/2" - int. 81 mm 1
111683 3/4" - int 98 mm 1 A richiesta fornibile versione 40 bar ed in acciaio inox
Richiedere preventivo
111684 1" - int 106 mm 1
111685 Bobina 24 V - 10 W ac 1 COD. VERSIONE CONF. NOTE
111687 Bobina 110 V - 10 W ac 1 111781 1/2" - int. 80 mm 1
111688 Bobina 230 V - 10 W ac 1 111782 3/4" - int. 90 mm 1
111689 Bobina 24 V - 17 W 1 111783 1" - int.109 mm 1
111690 Bobina 110 V - 10 W 1 111784 1"1/4 - int. 120 mm 1
111691 Bobina 220 V - 10 W 1 111785 1"1/2 - int. 130 mm 1
111800 Connettore 1 111786 2" - int.162 mm 1
