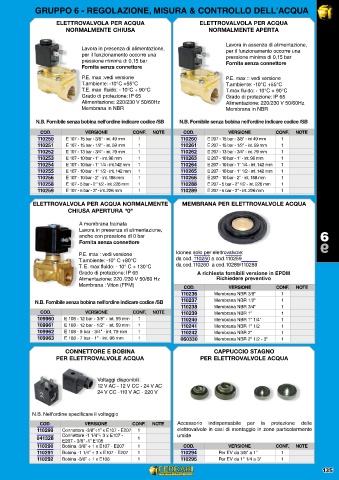

Page 141 - FERRARI - CATALOGO GENERALE

GRUPPO 6 - REGOLAZIONE, MISURA & CONTROLLO DELL'ACQUA

ELETTROVALVOLA PER ACQUA ELETTROVALVOLA PER ACQUA
NORMALMENTE CHIUSA NORMALMENTE APERTA

Lavora in assenza di alimentazione,
Lavora in presenza di alimentazione, per il funzionamento occorre una
per il funzionamento occorre una pressione minima di 0,15 bar
pressione minima di 0,15 bar Fornita senza connettore
Fornita senza connettore
P.E. max :vedi versione P.E. max :: vedi versione
T.ambiente: -10°C +55°C T.ambiente: -10°C +55°C
T.E. max fluido: - 10°C + 90°C T.max fluido: - 10°C + 90°C
Grado di protezione: IP 65 Grado di protezione: IP 65
Alimentazione: 220/230 V 50/60Hz Alimentazione: 220/230 V 50/60Hz
Membrana in NBR Membrana in NBR

N.B. Fornibile senza bobina nell'ordine indicare codice /SB N.B. Fornibile senza bobina nell'ordine indicare codice /SB
COD. VERSIONE CONF. NOTE COD. VERSIONE CONF. NOTE
110250 E 107 - 15 bar - 3/8" - int. 49 mm 1 110260 E 207 - 15 bar - 3/8" - int 49 mm 1
110251 E 107 - 15 bar - 1/2" - int. 59 mm 1 110261 E 207 - 15 bar - 1/2" - int. 59 mm 1
110252 E 107 - 13 bar - 3/4" - int. 79 mm 1 110262 E 207 - 13 bar - 3/4" - int. 79 mm 1
110253 E 107 - 10 bar - 1" - int. 96 mm 1 110263 E 207 - 10 bar - 1" - int. 96 mm 1
110254 E 107 - 10 bar - 1" 1/4 - int.142 mm 1 110264 E 207 - 10 bar - 1" 1/4 - int. 142 mm 1
110255 E 107 - 10 bar - 1" 1/2 - int. 142 mm 1 110265 E 207 - 10 bar - 1" 1/2 - int. 142 mm 1
110256 E 107 - 10 bar - 2" - int. 158 mm 1 110266 E 207 - 10 bar - 2" - int. 158 mm 1
110258 E 107 - 5 bar - 2 "1/2 - int. 226 mm 1 110288 E 207 - 5 bar - 2" 1/2 - int. 226 mm 1
110259 E 107 - 5 bar - 3" - int. 226 mm 1 110289 E 207 - 5 bar - 3" - int. 226 mm 1

ELETTROVALVOLA PER ACQUA NORMALMENTE MEMBRANA PER ELETTROVALVOLE ACQUA
CHIUSA APERTURA "0"

A membrana trainata
6 Lavora in presenza di alimentazione, 6
anche con pressione di 0 bar
Fornita senza connettore

P.E. max : vedi versione Idonea solo per elettrovalvole: 6
T.ambiente: -10° C +80°C da cod. 110250 a cod.110259
6
T. E. max fluido: - 10° C + 130°C da cod.110260 a cod.10289/110289
Grado di protezione: IP 65 A richiesta fornibili versione in EPDM
Alimentazione: 220 /230 V 50/60 Hz Richiedere preventivo
Membrana : Viton (FPM) COD. VERSIONE CONF. NOTE
110236 Membrana NBR 3/8" 1
N.B. Fornibile senza bobina nell'ordine indicare codice /SB 110237 Membrana NBR 1/2" 1
110238 Membrana NBR 3/4" 1
COD. VERSIONE CONF. NOTE 110239 Membrana NBR 1" 1
109960 E 108 - 12 bar - 3/8" - int. 59 mm 1 110240 Membrana NBR 1" 1/4" 1
109961 E 108 - 12 bar - 1/2" - int. 59 mm 1 110241 Membrana NBR 1" 1/2 1
109962 E 108 - 9 bar - 3/4" - int. 79 mm 1 110242 Membrana NBR 2" 1
109963 E 108 - 7 bar - 1" - int. 96 mm 1 060330 Membrana NBR 2" 1/2 - 3" 1

CONNETTORE E BOBINA CAPPUCCIO STAGNO
PER ELETTROVALVOLE ACQUA PER ELETTROVALVOLE ACQUA

Voltaggi disponibili:
12 V AC - 12 V CC - 24 V AC
24 V CC -110 V AC - 220 V

N.B. Nell'ordine specificare il voltaggio
COD. VERSIONE CONF. NOTE Accessorio indispensabile per la protezione delle
110299 Connettore -3/8”÷1” x E107 - E207 1 elettrovalvole in casi di montaggio in zone particolarmente
Connettore -1 1/4”÷ 3 x E107 - umide
041328 1
E207 - 3/8" -1” E108
110290 Bobina -3/8” ÷ 1 x E107 - E207 1 COD. VERSIONE CONF. NOTE
110291 Bobina -1 1/4” ÷ 3 x E107 - E207 1 110294 Per EV da 3/8" a 1" 1
110292 Bobina -3/8” ÷ 1 x E108 1 110295 Per EV da 1" 1/4 a 3" 1

s s 135
r r
l l
