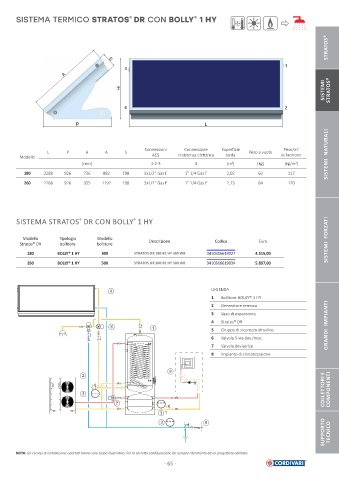

Page 65 - CORDIVARI - CATALISTINO SISTEMI SOLARI

SISTEMA TERMICO STRATOS DR CON BOLLY 1 HY
®
®

STRATOS®

S
1
3
A
SISTEMI STRATOS®
H

4 2

P L
SISTEMI NATURALI

Connessioni Connessione Superfi cie Peso/m 2
L P H A S Peso a vuoto
in funzione
resistenza ele trica
ACS
lorda
Modello
2
[mm] 1-2-3 4 [m ] [kg] [kg/m ]
2
180 2288 926 736 882 198 3x1/2” Gas F 1” 1/4 Gas F 2,02 62 117
260 2288 926 935 1192 198 3x1/2” Gas F 1” 1/4 Gas F 2,73 84 120

SISTEMI FORZATI
SISTEMA STRATOS DR CON BOLLY 1 HY
®
®
Modello Tipologia Modello
Euro
Codice
Descrizione
Stratos® DR bollitore bollitore
180 BOLLY® 1 HY 300 STRATOS DR 180 B1 HY 300 WB 3410316619027 4.515,00
260 BOLLY® 1 HY 500 STRATOS DR 260 B1 HY 500 WB 3410316619034 5.897,00

4 LEGENDA
1 Bollitore BOLLY® 1 HY
2 Generatore termico
3 Vaso di espansione
4 Stratos® DR
6 1 5 Gruppo di sicurezza idraulico GRANDI IMPIANTI

6 Valvola 5 vie dev./misc.
7 Valvola deviatrice
8 Impianto di clima zzazione

8
COLLETTORI E COMPONENTI
2

3
7
3
SUPPORTO TECNICO
3 5

NOTA: Gli esempi di installazione riporta hanno solo scopo illustra vo. Per la corre a confi gurazione far sempre riferimento ad un proge sta abilitato.
- 65 -
