Page 61 - CORDIVARI - CATALISTINO SISTEMI SOLARI

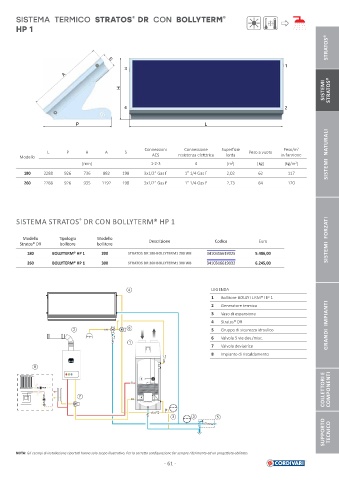

SISTEMA TERMICO STRATOS DR CON BOLLYTERM
®
®
HP 1
STRATOS®

S
1
3
A
SISTEMI STRATOS®
H

4 2

P L
SISTEMI NATURALI

Connessioni Connessione Superfi cie Peso/m 2
L P H A S Peso a vuoto
lorda
resistenza ele trica
ACS
in funzione
Modello
2
[mm] 1-2-3 4 [m ] [kg] [kg/m ]
2
180 2288 926 736 882 198 3x1/2” Gas F 1” 1/4 Gas F 2,02 62 117
260 2288 926 935 1192 198 3x1/2” Gas F 1” 1/4 Gas F 2,73 84 120

SISTEMI FORZATI
®
SISTEMA STRATOS DR CON BOLLYTERM® HP 1
Modello Tipologia Modello
Codice
Euro
Descrizione
Stratos® DR bollitore bollitore
180 BOLLYTERM® HP 1 200 STRATOS DR 180 BOLLYTERM1 200 WB 3410316619025 5.486,00
260 BOLLYTERM® HP 1 300 STRATOS DR 260 BOLLYTERM1 300 WB 3410316619032 6.245,00

4 LEGENDA
1 Bollitore BOLLYTERM® HP 1
2 Generatore termico
3 Vaso di espansione
4 Stratos® DR
2 6 5 Gruppo di sicurezza idraulico GRANDI IMPIANTI
6 Valvola 5 vie dev./misc.
1
7 Valvola deviatrice
8 Impianto di riscaldamento

8
COLLETTORI E COMPONENTI
ANODEN TESTER
Kontrolltaste drücken
Rot: Anoden wechseln
7

3 3 5
SUPPORTO TECNICO

NOTA: Gli esempi di installazione riporta hanno solo scopo illustra vo. Per la corre a confi gurazione far sempre riferimento ad un proge sta abilitato.
- 61 -
