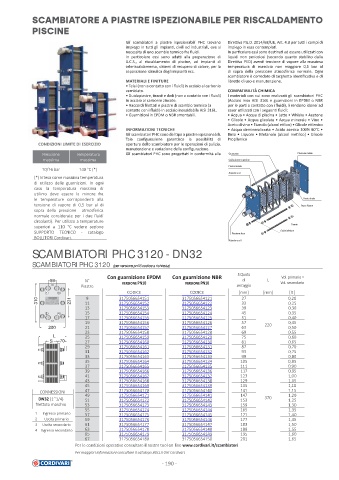

Page 190 - CORDIVARI - CATALISTINO SISTEMI SOLARI

SCAMBIATORE A PIASTRE ISPEZIONABILE PER RISCALDAMENTO
PISCINE

Gli scambiatori a piastre ispezionabili PHC trovano Dire va P.E.D. 2014/68/UE, Art. 4.3 per tu i campi di
impiego in tu gli impian , civili ed industriali, ove si impiego in essa contempla .
necessita di uno scambio termico fra fl uidi. In par colare essi sono des na ad essere u lizza con
In par colare essi sono ada alla preparazione di liquidi non pericolosi (secondo quanto stabilito dalla
A.C.S., al riscaldamento di piscine, ad impian di Dire va PED) aven tensione di vapore alla massima
teleriscaldamento, sistemi di recupero di calore, per la temperatura di esercizio non maggiore 0,5 bar al
separazione idraulica degli impian ecc. di sopra della pressione atmosferica normale. Ogni
scambiatore è corredato di targhe a iden fi ca va e di
MATERIALI E FINITURE libre o di uso e manutenzione.
• Telai (non a conta o con i fl uidi) in acciaio al carbonio
verniciato. COMPATIBILITÀ CHIMICA
• Guidapiastre, ran e dadi (non a conta o con i fl uidi) I materiali con cui sono realizza gli scambiatori PHC
in acciaio al carbonio zincato. (Acciaio inox AISI 316L e guarnizioni in EPDM o NBR
• Raccordi fi le a e piastre di scambio termico (a per le par a conta o con i fl uidi), li rendono idonei ad
conta o con i fl uidi) in acciaio inossidabile AISI 316L. esser u lizza con i seguen fl uidi:
• Guarnizioni in EPDM o NBR smontabili. • Acqua • Acqua di piscina • La e • Whisky • Acetone
• Glicole • Acqua glicolata • Acqua minerale • Vino •
Aceto di vino • Etanolo (alcool e lico) • Glicole e lenico
INFORMAZIONI TECNICHE • Acqua demineralizzata • Acido ace co 100% 80°C •
Gli scambiatori PHC sono del po a piastre ispezionabili. Birra • Liquore • Metanolo (alcool me lico) • Glicole
Tale confi gurazione garan sce la possibilità di Propilenico
CONDIZIONI LIMITE DI ESERCIZIO apertura dello scambiatore per le operazioni di pulizia,
manutenzione e variazione della confi gurazione.
Pressione Temperatura Gli scambiatori PHC sono proge a in conformità alla Guarnizioni Piastrone mobile
massima massima Guida piastre superiore
Piastra iniziale
10/16 bar 140 °C (*)
Attacchi circ I
(*) Intesa come massima temperatura
di utilizzo delle guarnizioni. In ogni
caso la temperatura massima di
utilizzo deve essere la minore fra
le temperature corrispondenti alla Piastra finale
tensione di vapore di 0,5 bar al di Pacco Piastre
sopra della pressione atmosferica
normale considerate per i due fluidi
circolanti). Per utilizzo a temperature
Tirante
superiori a 110 °C vedere sezione
SUPPORTO TECNICO - catalogo Piastrone fisso Guida inferiore
BOLLITORI Cordivari.
Attacchi circ II
SCAMBIATORI PHC 3120 - DN32

SCAMBIATORI PHC 3120 (per versione pn16 codice a richiesta)
S Quota
Con guarnizione EPDM Con guarnizione NBR Vol. primario =
69 N° PN10 PN10 di L Vol. secondario
Piastre serraggio
1 3 CODICE CODICE [mm] [mm] [lt ]
9
310 231 11 3175056654151 3175056654121 27 0,20
3175056654152
33
3175056654122
0,25
13 3175056654153 3175056654123 39 0,30
2 4 15 3175056654154 3175056654124 45 0,35
17 3175056654155 3175056654125 51 0,40
19 3175056654156 3175056654126 57 220 0,45
200 21 3175056654157 3175056654127 63 0,50
23 3175056654158 3175056654128 69 0,55
L 25 3175056654159 3175056654129 75 0,60
S 70 27 3175056654160 3175056654130 81 0,65
29 3175056654161 3175056654131 87 0,70
31 3175056654162 3175056654132 93 0,75
33 3175056654163 3175056654133 99 0,80
35 3175056654164 3175056654134 105 0,85
37 3175056654165 3175056654135 111 0,90
39 3175056654166 3175056654136 117 0,95
41 3175056654167 3175056654137 123 1,00
43 3175056654168 3175056654138 129 1,05
45 3175056654169 3175056654139 135 1,10
CONNESSIONI 47 3175056654170 3175056654140 141 1,15
49 3175056654171 3175056654141 147 1,20
DN32 (1’’1/4) 51 3175056654172 3175056654142 153 370 1,25
fi le ato maschio 53 3175056654173 3175056654143 159 1,30
55 3175056654174 3175056654144 165 1,35
1 Ingresso primario 57 3175056654175 3175056654145 171 1,40
2 Uscita primario 59 3175056654176 3175056654146 177 1,45
3 Uscita secondario 61 3175056654177 3175056654147 183 1,50
4 Ingresso secondario 63 3175056654178 3175056654148 189 1,55
65 3175056654179 3175056654149 195 1,60
67 3175056654180 3175056654150 201 1,65
Per le condizioni opera ve consultare il nostro tool on-line www.cordivari.it/scambiatori
Per maggiori informazioni consultare il catalogo BOLLITORI Cordivari.
