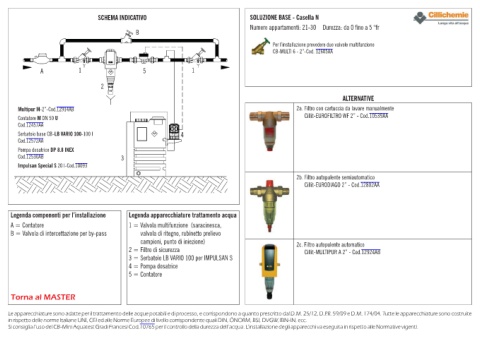

SCHEMA INDICATIVO SOLUZIONE BASE - Casella N
Numero appartamenti: 21-30 Durezza: da 0 fino a 5 °fr
B

Per l’installazione prevedere due valvole multifunzione
CB-MULTI 6 - 2”-Cod. 12605AA

A 1 5 1

2

ALTERNATIVE

Multipur M-2”-Cod.12914AB 2a. Filtro con cartuccia da lavare manualmente
Contatore M DN 50 U Cillit-EUROFILTRO WF 2” - Cod.10539AA
Cod.12457AA
Serbatoio base CB-LB VARIO 100 -100 l 4
Cod.12572AA
Pompa dosatrice DP 8.8 INEX
Cod.12530AB 3
Impulsan Special S 20 l-Cod.10093
2b. Filtro autopulente semiautomatico
Cillit-EURODIAGO 2” - Cod.12802AA

Legenda componenti per l’installazione Legenda apparecchiature trattamento acqua
A = Contatore 1 = Valvola multifunzione (saracinesca,
B = Valvola di intercettazione per by-pass valvola di ritegno, rubinetto prelievo
campioni, punto di iniezione)
2c. Filtro autopulente automatico
2 = Filtro di sicurezza Cillit-MULTIPUR A 2” - Cod.12924AB
3 = Serbatoio LB VARIO 100 per IMPULSAN S
4 = Pompa dosatrice
5 = Contatore

Torna al MASTER

Le apparecchiature sono adatte per il trattamento delle acque potabili e di processo, e corrispondono a quanto prescritto dal D.M. 25/12, D.P.R. 59/09 e D.M. 174/04. Tutte le apparecchiature sono costruite
in rispetto delle norme Italiane UNI, CEI ed alle Norme Europee di livello corrispondente quali DIN, ÖNORM, BSI, DVGW, IBN-IN, ecc.
Si consiglia l’uso del CB-Mini Aquatest Gradi Francesi Cod.10765 per il controllo della durezza dell’acqua. L’installazione degli apparecchi va eseguita in rispetto alle Normative vigenti.
