Page 36 - CILLIT WATER TECHNOLOGY - CILLIT MASTER

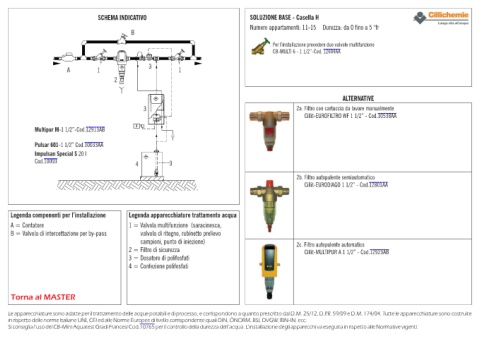

SCHEMA INDICATIVO SOLUZIONE BASE - Casella H
Numero appartamenti: 11-15 Durezza: da 0 fino a 5 °fr
B

Per l’installazione prevedere due valvole multifunzione
CB-MULTI 6 - 1 1/2”-Cod. 12604AA

3
A 1 1
2

ALTERNATIVE
3 2a. Filtro con cartuccia da lavare manualmente
Cillit-EUROFILTRO WF 1 1/2” - Cod.10538AA

Multipur M-1 1/2”-Cod.12913AB

Pulsar 601-1 1/2” Cod.10033AA
Impulsan Special S 20 l
Cod.10093
4 3
2b. Filtro autopulente semiautomatico
Cillit-EURODIAGO 1 1/2” - Cod.12801AA

Legenda componenti per l’installazione Legenda apparecchiature trattamento acqua
A = Contatore 1 = Valvola multifunzione (saracinesca,
B = Valvola di intercettazione per by-pass valvola di ritegno, rubinetto prelievo
campioni, punto di iniezione)
2c. Filtro autopulente automatico
2 = Filtro di sicurezza Cillit-MULTIPUR A 1 1/2” - Cod.12923AB
3 = Dosatore di polifosfati
4 = Confezione polifosfati

Torna al MASTER

Le apparecchiature sono adatte per il trattamento delle acque potabili e di processo, e corrispondono a quanto prescritto dal D.M. 25/12, D.P.R. 59/09 e D.M. 174/04. Tutte le apparecchiature sono costruite
in rispetto delle norme Italiane UNI, CEI ed alle Norme Europee di livello corrispondente quali DIN, ÖNORM, BSI, DVGW, IBN-IN, ecc.
Si consiglia l’uso del CB-Mini Aquatest Gradi Francesi Cod.10765 per il controllo della durezza dell’acqua. L’installazione degli apparecchi va eseguita in rispetto alle Normative vigenti.
