Page 12 - CILLIT WATER TECHNOLOGY - CILLIT MASTER
P. 12

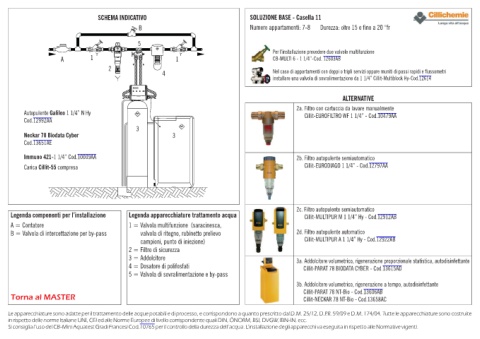

SCHEMA INDICATIVO SOLUZIONE BASE - Casella 11
B Numero appartamenti: 7-8 Durezza: oltre 15 e fino a 20 °fr
5
Per l’installazione prevedere due valvole multifunzione
A 1 1 CB-MULTI 6 - 1 1/4”-Cod. 12603AB
2
4 Nel caso di appartamenti con doppi o tripli servizi oppure muniti di passi rapidi e flussometri
installare una valvola di sovralimentazione da 1 1/4” Cillit-Multiblock Hy-Cod.12614
ALTERNATIVE
2a. Filtro con cartuccia da lavare manualmente
Autopulente Galileo 1 1/4” N Hy Cillit-EUROFILTRO WF 1 1/4” - Cod.10479AA
Cod.12992AA
3
Neckar 78 Biodata Cyber 3
Cod.13651AE
Immuno 421-1 1/4” Cod.10009AA 2b. Filtro autopulente semiautomatico
Carica Cillit-55 compresa Cillit-EURODIAGO 1 1/4” - Cod.12797AA
2c. Filtro autopulente semiautomatico
Legenda componenti per l’installazione Legenda apparecchiature trattamento acqua Cillit-MULTIPUR M 1 1/4” Hy - Cod.12912AB
A = Contatore 1 = Valvola multifunzione (saracinesca,
B = Valvola di intercettazione per by-pass valvola di ritegno, rubinetto prelievo 2d. Filtro autopulente automatico
campioni, punto di iniezione) Cillit-MULTIPUR A 1 1/4” Hy - Cod.12922AB
2 = Filtro di sicurezza
3 = Addolcitore
3a. Addolcitore volumetrico, rigenerazione proporzionale statistica, autodisinfettante
4 = Dosatore di polifosfati Cillit-PARAT 78 BIODATA CYBER - Cod.13615AD
5 = Valvola di sovralimentazione e by-pass
3b. Addolcitore volumetrico, rigenerazione a tempo, autodisinfettante
Cillit-PARAT 78 NT-Bio - Cod.13606AB
Torna al MASTER Cillit-NECKAR 78 NT-Bio - Cod.13658AC
Le apparecchiature sono adatte per il trattamento delle acque potabili e di processo, e corrispondono a quanto prescritto dal D.M. 25/12, D.P.R. 59/09 e D.M. 174/04. Tutte le apparecchiature sono costruite
in rispetto delle norme Italiane UNI, CEI ed alle Norme Europee di livello corrispondente quali DIN, ÖNORM, BSI, DVGW, IBN-IN, ecc.
Si consiglia l’uso del CB-Mini Aquatest Gradi Francesi Cod.10765 per il controllo della durezza dell’acqua. L’installazione degli apparecchi va eseguita in rispetto alle Normative vigenti.
