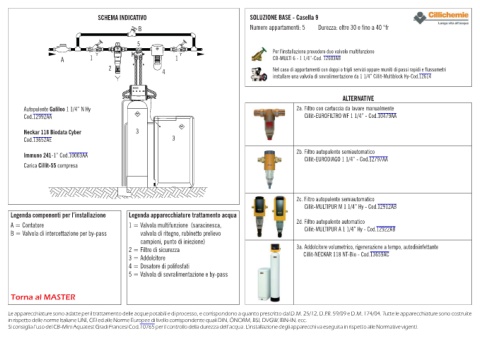

Page 10 - CILLIT WATER TECHNOLOGY - CILLIT MASTER

SCHEMA INDICATIVO SOLUZIONE BASE - Casella 9

B Numero appartamenti: 5 Durezza: oltre 30 e fino a 40 °fr

5
Per l’installazione prevedere due valvole multifunzione
A 1 1 CB-MULTI 6 - 1 1/4”-Cod. 12603AB
2 Nel caso di appartamenti con doppi o tripli servizi oppure muniti di passi rapidi e flussometri
4
installare una valvola di sovralimentazione da 1 1/4” Cillit-Multiblock Hy-Cod.12614

ALTERNATIVE
Autopulente Galileo 1 1/4” N Hy 2a. Filtro con cartuccia da lavare manualmente
Cod.12992AA Cillit-EUROFILTRO WF 1 1/4” - Cod.10479AA

Neckar 118 Biodata Cyber 3
Cod.13652AE 3

2b. Filtro autopulente semiautomatico
Immuno 241-1” Cod.10003AA
Cillit-EURODIAGO 1 1/4” - Cod.12797AA
Carica Cillit-55 compresa

2c. Filtro autopulente semiautomatico
Cillit-MULTIPUR M 1 1/4” Hy - Cod.12912AB
Legenda componenti per l’installazione Legenda apparecchiature trattamento acqua
2d. Filtro autopulente automatico
A = Contatore 1 = Valvola multifunzione (saracinesca,
Cillit-MULTIPUR A 1 1/4” Hy - Cod.12922AB
B = Valvola di intercettazione per by-pass valvola di ritegno, rubinetto prelievo
campioni, punto di iniezione)
3a. Addolcitore volumetrico, rigenerazione a tempo, autodisinfettante
2 = Filtro di sicurezza
Cillit-NECKAR 118 NT-Bio - Cod.13659AC
3 = Addolcitore
4 = Dosatore di polifosfati
5 = Valvola di sovralimentazione e by-pass

Torna al MASTER

Le apparecchiature sono adatte per il trattamento delle acque potabili e di processo, e corrispondono a quanto prescritto dal D.M. 25/12, D.P.R. 59/09 e D.M. 174/04. Tutte le apparecchiature sono costruite
in rispetto delle norme Italiane UNI, CEI ed alle Norme Europee di livello corrispondente quali DIN, ÖNORM, BSI, DVGW, IBN-IN, ecc.
Si consiglia l’uso del CB-Mini Aquatest Gradi Francesi Cod.10765 per il controllo della durezza dell’acqua. L’installazione degli apparecchi va eseguita in rispetto alle Normative vigenti.
