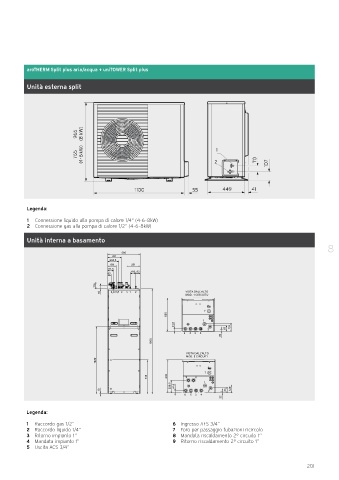

aroTHERM Split plus aria/acqua + uniTOWER Split plus

Unità esterna split

1

Legenda:
1 8 0 740 1 8 0
1 Connessione liquido alla pompa di calore 1/4“ (4-6-8kW) 11
2 Connessione gas alla pompa di calore 1/2“ (4-6-8kW)

Unità interna a basamento
477 8
595
251
204,5
158 251
111,5 100 82
106 65 270 11
116
50 6,9 5,8 3 4 1 2 VISTA DALL’ALTO
MOD. 1 CIRCUITO

7
600
1
41,8
2 83 129
6 5 3 4
32
1900
VISTA DALL’ALTO
MOD. 2 CIRCUITI
1220
7
615 600 9 8
1
226,5 41,8
10 2 83 129
6 5 3 4
32

Legenda:
1 Raccordo gas 1/2’’ 6 Ingresso AFS 3/4’’
2 Raccordo liquido 1/4’’ 7 Foro per passaggio tubazioni ricircolo
3 Ritorno impianto 1’’ 8 Mandata riscaldamento 2° circuito 1’’
4 Mandata impianto 1’’ 9 Ritorno riscaldamento 2° circuito 1’’
5 Uscita ACS 3/4’’
