P. 202
Pompe di calore

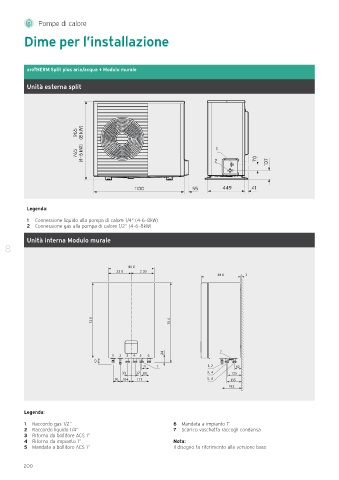

Dime per l’installazione
aroTHERM Split plus aria/acqua + Modulo murale
Unità esterna split
1
Legenda:
1 8 0 740 1 8 0
1 Connessione liquido alla pompa di calore 1/4“ (4-6-8kW) 11
2 Connessione gas alla pompa di calore 1/2“ (4-6-8kW)
Unità interna Modulo murale
8 477
44 0
106 270 2 20 11 38 0 2
22 0
72 0 74 4
1 2 3 4 5 6 24 7
57
71 7 1, 2 62
33 37 80 3, 4 125
70 104 171 5, 6 135
182
Legenda:
1 Raccordo gas 1/2’’ 6 Mandata a impianto 1’’
2 Raccordo liquido 1/4’’ 7 Scarico vaschetta raccogli condensa
3 Ritorno da bollitore ACS 1’’
4 Ritorno da impianto 1’’ Nota:
5 Mandata a bollitore ACS 1’’ Il disegno fa riferimento alla versione base
200
