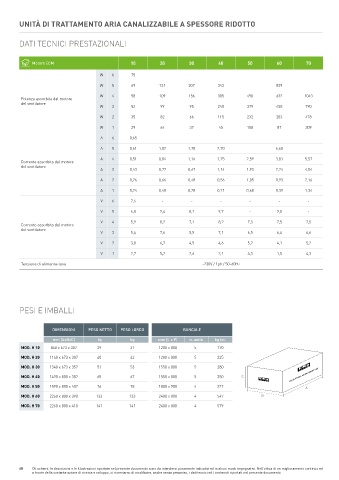

Page 68 - TOSHIBA ITALIA MULTICLIMA - EDEN

UNITÀ DI TRATTAMENTO ARIA CANALIZZABILE A SPESSORE RIDOTTO

DATI TECNICI PRESTAZIONALI

Motore ECM 10 20 30 40 50 60 70

W 6 75 - - - - -
W 5 69 131 207 343 - 829 -
W 4 58 109 156 305 490 632 1043
Potenza assorbita dal motore
del ventilatore
W 3 53 99 95 240 379 458 790
W 2 35 82 66 115 232 203 478
W 1 29 64 37 45 158 87 309

A 6 0,65 - - - - - -
A 5 0,61 1,02 1,78 2,70 - 6,60 -
A 4 0,51 0,84 1,16 1,75 2,59 3,81 5,57
Corrente assorbita dal motore
del ventilatore
A 3 0,43 0,77 0,67 1,14 1,93 2,24 4,04
A 2 0,26 0,66 0,48 0,56 1,05 0,93 2,16
A 1 0,24 0,48 0,28 0,21 0,68 0,39 1,34
V 6 7,4 - - - - - -

V 5 6,8 9,4 8,1 9,7 - 9,0 -
V 4 5,9 8,2 7,1 8,2 7,3 7,5 7,5
Corrente assorbita dal motore
del ventilatore
V 3 5,4 7,6 5,5 7,1 6,5 6,4 6,6
V 2 3,8 6,7 4,5 4,6 5,2 4,1 5,2
V 1 2,7 5,2 2,6 2,1 4,3 1,5 4,3
Tensione di alimentazione ~230V / 1ph / 50-60Hz

PESI E IMBALLI

DIMENSIONI PESO NETTO PESO LORDO BANCALE
mm (AxBxC) kg kg mm (L x P) n. unità kg tot.
MOD. H 10 840 x 673 x 307 29 31 1200 x 800 5 170
MOD. H 20 1140 x 673 x 307 40 42 1200 x 800 5 225
MOD. H 30 1340 x 673 x 357 51 53 1550 x 800 5 280
FAN DUCTABLE AIR TREATMENT UNIT
MOD. H 40 1490 x 800 x 382 65 67 1550 x 800 5 350 C
MOD. H 50 1590 x 800 x 407 76 78 1800 x 900 4 327 A
MOD. H 60 2260 x 800 x 390 133 133 2400 x 800 4 547 B
MOD. H 70 2260 x 800 x 410 141 141 2400 x 800 4 579

68 Gli schemi, le descrizioni e le illustrazioni riportate nel presente documento sono da intendersi puramente indicativi ed in alcun modo impegnativi. Nell’ottica di un miglioramento continuo ed
a fronte della costante azione di ricerca e sviluppo, ci riserviamo di modificare, anche senza preavviso, i dati tecnici ed i contenuti riportati nel presente documento.
