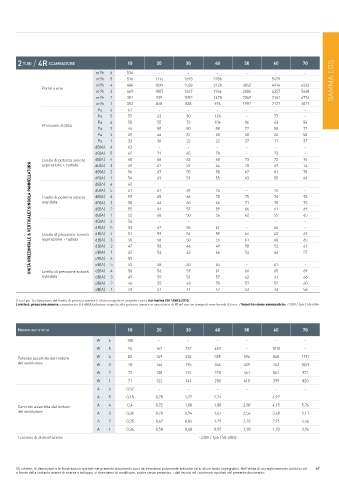

Page 67 - TOSHIBA ITALIA MULTICLIMA - EDEN

2 TUBI / 4R SCAMBIATORE 10 20 30 40 50 60 70
m /h 6 534 - - - - - -
3
m /h 5 516 1114 1693 2286 - 5429 - GAMMA EOS
3
m /h 4 484 1039 1528 2128 3052 4916 6232
3
Portata aria
m /h 3 469 1007 1267 1946 2806 4357 5668
3
m /h 2 381 939 1092 1470 2349 3161 4776
3
m /h 1 353 848 838 976 1997 2122 4027
3
Pa 6 61 - - - - - -
Pa 5 57 63 90 124 - 77 -
Pa 4 50 55 73 106 86 63 86
Pressione statica
Pa 3 46 50 50 88 72 50 72
Pa 2 39 44 37 50 50 26 50
Pa 1 33 36 22 22 37 11 37
dB(A) 6 63 - - - - - -
dB(A) 5 62 71 65 70 - 73 -
Livello di potenza sonora dB(A) 4 60 68 63 68 73 72 76
aspirazione + radiata dB(A) 3 59 67 59 64 70 69 74
UNITÀ ORIZZONTALE & VERTICALE/ SINGOLA PANNELLATURA
dB(A) 2 56 67 55 58 67 61 70
dB(A) 1 54 63 51 55 63 55 66
dB(A) 6 62 - - - - - -
dB(A) 5 61 67 69 74 - 76 -
Livello di potenza sonora dB(A) 4 59 65 66 70 75 74 78
mandata dB(A) 3 58 64 60 66 71 70 75
dB(A) 2 55 64 57 59 66 61 69
dB(A) 1 52 60 50 56 62 55 65
dB(A) 6 54 - - - - - -
dB(A) 5 53 62 56 61 - 64 -
Livello di pressione sonora dB(A) 4 51 59 54 59 64 63 67
aspirazione + radiata dB(A) 3 50 58 50 55 61 60 65
dB(A) 2 47 58 46 49 58 52 61
dB(A) 1 45 54 42 46 54 46 57
dB(A) 6 53 - - - - - -
dB(A) 5 52 58 60 65 - 67 -
Livello di pressione sonora dB(A) 4 50 56 57 61 66 65 69
mandata dB(A) 3 49 55 51 57 62 61 66
dB(A) 2 46 55 48 50 57 52 60
dB(A) 1 43 51 41 47 53 46 56
Il test per la rilevazione del livello di potenza sonora è stato eseguito in accordo con la normativa EN 16583:2015
Livello di pressione sonora: considerata 8,6 dB(A) inferiore rispetto alla potenza sonora in una stanza di 90 m 3 con un tempo di riverbero di 0,5 sec. / Valori tensione ammissibile: ~230V / 1ph / 50-60Hz

Motore asincrono 10 20 30 40 50 60 70
W 6 108 - - - - - -
W 5 94 162 252 463 - 1018 -
Potenza assorbita dal motore W 4 82 149 224 389 596 860 1191
del ventilatore W 3 78 144 195 346 529 762 1059
W 2 73 138 174 270 461 561 922
W 1 71 122 141 200 410 399 820
A 6 0,52 - - - - - -
A 5 0,45 0,78 1,22 2,24 - 4,92 -
Corrente assorbita dal motore A 4 0,4 0,72 1,08 1,88 2,88 4,15 5,76
del ventilatore A 3 0,38 0,70 0,94 1,67 2,56 3,68 5,11
A 2 0,35 0,67 0,84 1,29 2,23 2,71 4,46
A 1 0,34 0,58 0,68 0,95 1,98 1,93 3,96
Tensione di alimentazione ~230V / 1ph / 50-60Hz

Gli schemi, le descrizioni e le illustrazioni riportate nel presente documento sono da intendersi puramente indicativi ed in alcun modo impegnativi. Nell’ottica di un miglioramento continuo ed 67
a fronte della costante azione di ricerca e sviluppo, ci riserviamo di modificare, anche senza preavviso, i dati tecnici ed i contenuti riportati nel presente documento.
