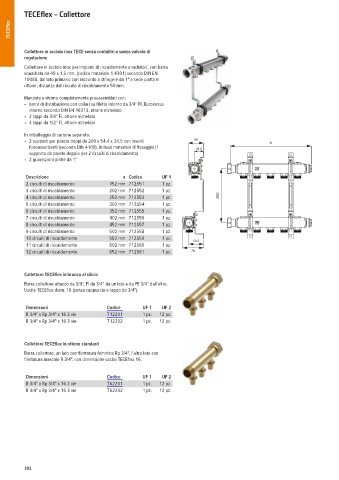

Page 22 - TECE - TECE FLEX SISTEMA A PRESSARE

TECEflex – Collettore
TECEflex

Collettore in acciaio inox TECE senza contalitri e senza valvole di
regolazione
Collettore in acciaio inox per impianti di riscaldamento a radiatori, con barra
squadrata da 40 x 1,5 mm, (codice materiale 1.4301) secondo DIN EN
10088, dal lato primario con raccordo a stringere da 1" a sede piatta in
ottone, distanza dal circuito di riscaldamento 50 mm.
Mandata e ritorno completamente preassemblati con:
• barra di distribuzione con collari su filetto interno da 3/4" FI, Eurokonus
interno secondo DIN EN 16313, ottone nichelato
• 2 tappi da 3/4" FI, ottone nichelato
• 4 tappi da 1/2" FI, ottone nichelato
In imballaggio di cartone separato:
• 2 supporti per parete doppi da 200 x 54,4 x 34,5 con inserti 58 a
fonoassorbenti (secondo DIN 4109), incluso materiale di fissaggio (1 34,5
supporto da parete doppio per 2 circuiti di riscaldamento)
• 2 guarnizioni piatte da 1"

Descrizione a Codice UF 1
2 circuiti di riscaldamento 152 mm 712551 1 pz.
3 circuiti di riscaldamento 202 mm 712552 1 pz.
4 circuiti di riscaldamento 252 mm 712553 1 pz. 200
5 circuiti di riscaldamento 302 mm 712554 1 pz.
6 circuiti di riscaldamento 352 mm 712555 1 pz.
7 circuiti di riscaldamento 402 mm 712556 1 pz.
8 circuiti di riscaldamento 452 mm 712557 1 pz.
9 circuiti di riscaldamento 502 mm 712558 1 pz.
10 circuiti di riscaldamento 552 mm 712559 1 pz. 54,5
11 circuiti di riscaldamento 602 mm 712560 1 pz.
12 circuiti di riscaldamento 652 mm 712561 1 pz. 78

Collettore TECE ex in bronzo al silicio
Barra collettore attacco da 3/4", FI da 3/4" da un lato e da FE 3/4" dall'altro.
Uscite TECEflex diam. 16 (senza cappuccio e tappo da 3/4").

Dimensioni Codice UF 1 UF 2
R 3/4" x Rp 3/4" x 16 2 vie 712201 1 pz. 12 pz.
R 3/4" x Rp 3/4" x 16 3 vie 712202 1 pz. 12 pz.

Collettore TECE ex in ottone standard
Barra collettore, un lato con filettatura femmina Rp 3/4", l’altro lato con
filettatura maschio R 3/4", con dimensione uscite TECEflex 16.

Dimensioni Codice UF 1 UF 2
R 3/4" x Rp 3/4" x 16 2 vie 762201 1 pz. 12 pz.
R 3/4" x Rp 3/4" x 16 3 vie 762202 1 pz. 12 pz.

302
