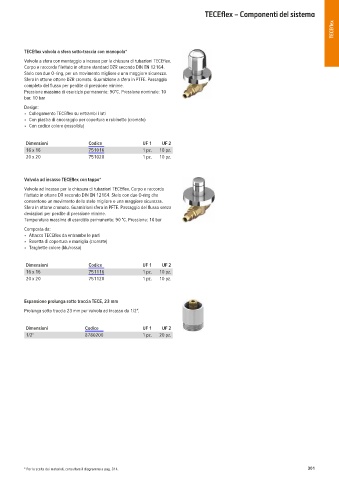

Page 21 - TECE - TECE FLEX SISTEMA A PRESSARE

TECEflex – Componenti del sistema
TECEflex

TECE ex valvola a sfera sotto-traccia con manopola*
Valvola a sfera con montaggio a incasso per la chiusura di tubazioni TECEflex.
Corpo e raccordo filettato in ottone standard DZR secondo DIN EN 12164.
Stelo con due O-ring, per un movimento migliore e una maggiore sicurezza.
Sfera in ottone ottone DZR cromato. Guarnizione a sfera in PTFE. Passaggio
completo del flusso per perdite di pressione minime.
Pressione massima di esercizio permanente: 90°C. Pressione nominale: 10
bar. 10 bar
Design:
• Collegamento TECEflex su entrambi i lati
• Con piastra di ancoraggio per copertura e rubinetto (cromato)
• Con codice colore (rosso/blu)

Dimensioni Codice UF 1 UF 2
16 x 16 751016 1 pz. 10 pz.
20 x 20 751020 1 pz. 10 pz.

Valvola ad incasso TECE ex con tappo*
Valvola ad incasso per la chiusura di tubazioni TECEflex. Corpo e raccordo
filettato in ottone DR secondo DIN EN 12164. Stelo con due O-ring che
consentono un movimento dello stelo migliore e una maggiore sicurezza.
Sfera in ottone cromato. Guarnizioni sfera in PFTE. Passaggio del flusso senza
deviazioni per perdite di pressione minime.
Temperatura massima di esercizio permanente: 90 °C. Pressione: 10 bar
Composta da:
• Attacco TECEflex da entrambe le parti
• Rosetta di copertura e maniglia (cromate)
• Targhette colore (blu/rossa)

Dimensioni Codice UF 1 UF 2
16 x 16 751116 1 pz. 10 pz.
20 x 20 751120 1 pz. 10 pz.

Espansione prolunga sotto traccia TECE, 23 mm
Prolunga sotto traccia 23 mm per valvola ad incasso da 1/2".

Dimensioni Codice UF 1 UF 2
1/2" 8780200 1 pz. 20 pz.

* Per la scelta dei materiali, consultare il diagramma a pag. 314. 301
