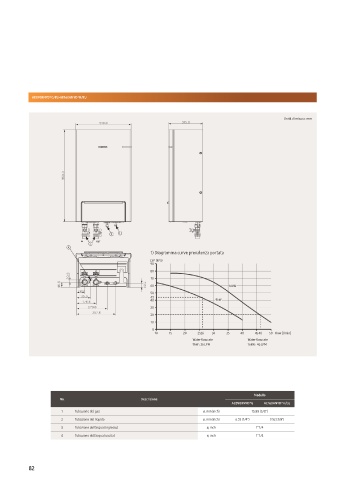

Modulo Idronico
Dimensionale
AE090RNYD*G/EU-AE160ANYD*H/EU
ni i i u
2 1
IN OUT
3
4
1) Diagramma curve prevalenza portata
ESP [kPa)
90
80
70
60 16kW
50
43
40 9kW
30
20
10
0
10 15 20 2526 30 35 40 4546 50 Flow [l/min]
Water flow rate Water flow rate
9kW : 26 LPM 16kW : 46 LPM
Modello
No. Descrizione
AE090RNYD*G AE160ANYD*H/EU
1 Tubazione del gas ø, mm(inch)
2 Tubazione del liquido ø, mm(inch)
3 Tubazione dell’acqua (ingresso) ø, inch
4 Tubazione dell’acqua (uscita) ø, inch
