Page 81 - SAMSUNG - EHS 2024
P. 81
Unità esterne
Dimensionale
2. Outdoor Units
AE090RXED*G/EU

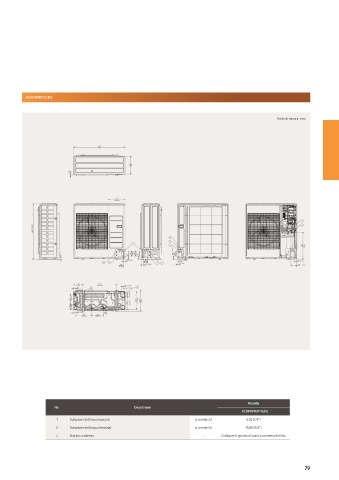

2-3. Dimensional drawing
AE090RXED*G/EU ni i i u
Unit : mm
EHS Split
NO Name Description
1 Refrigerant liquid pipe 6.35(1/4)
2 Refrigerant gas pipe 5.88(5/8)
3 Piping intake knockout hole Front / Side / Rear / Bottom
4 Powerwiring conduit Front / Side / Rear [1-3/8]
5 Communication wiring conduit Front / Side / Rear [7/8]
Modello
6 Drain Hole Connect with the provided drain plug
No. Descrizione
AE090RXED*G/EU
1 Tubazione dell’acqua (uscita) ø, mm(inch)
2 Tubazione dell’acqua (entrata) ø, mm(inch)
3 Scarico condensa - Collegare il gomito di scarico condensa fornito
