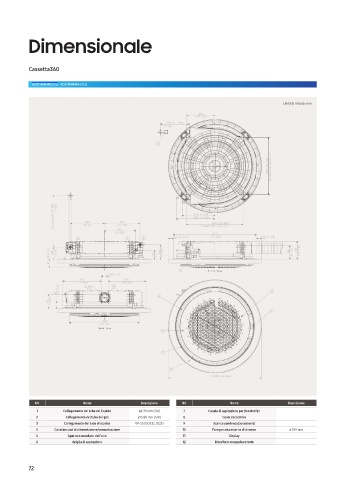

Dimensionale

Cassetta360

AC071RN4PKG/EU - AC071MN4PKH/EU

Unità di misura: mm

NO Nome Descrizione NO Nome Descrizione
1 Collegamento del tubo del liquido ø6.35 mm (1/4) 7 Canale di aspirazione per Booster fan
2 Collegamento del tubo del gas ø15.88 mm (5/8) 8 Cover decorativa
3 Collegamento del tubo di scarico VP-25 (OD332, ID25) 9 Scarico condensa (accessorio)
4 Canaline cavi di alimentazione/comunicazione 10 Foro per aria esterna di rinnovo ø 100 mm
5 Apertura mandata dell'aria 11 Display
6 Griglia di aspirazione 12 Ricevitore comando remoto

72
