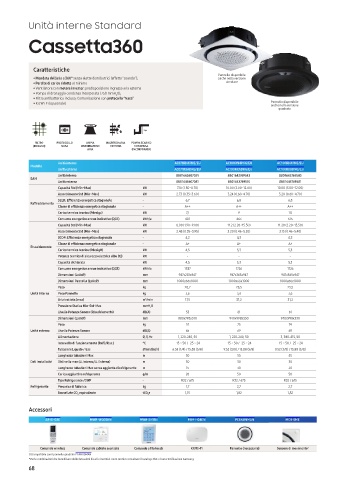

Page 70 - SAMSUNG - CAC 2024

Unità interne Standard

Cassetta360

Caratteristiche
Pannello disponibile
• Mandata dell’aria a 360° senza alette distributrici (effetto “coanda”); anche nella versione
• Perdite di carico ridotte al minimo circolare
• Ventilatore con motore inverter; predisposizione ingresso aria esterna
• Pompa di drenaggio condensa incorporata (750 mmH O);
2
• Filtro antibatterico incluso; Comunicazione con protocollo “Nasa”
• Kit Wi-Fi (opzionale) Pannello disponibile
anche nella versione
quadrata

FILTRO PROTOCOLLO AMPIA INGRESSO ARIA POMPA SCARICO
(INCLUSO) NASA DISTRIBUZIONE ESTERNA CONDENSA
ARIA (INCORPORATA)
Unità interna AC071RN4PKG/EU AC100RN4PKG/EU AC100RN4PKG/EU AC120RN4PKG/EU AC120RN4PKG/EU AC140RN4PKG/EU AC140RN4PKG/EU
Modello
Unità esterna AC071RXADKG/EU AC100RXADKG/EU AC100RXADNG/EU AC120RXADKG/EU AC120RXADNG/EU AC140RXADKG/EU AC140RXADNG/EU
Unità interna 8801643607029 8801643769543 8801643769543 8801643769604 8801643769604 8801643769666 8801643769666
EAN
Unità esterna 8801643607081 8801643769574 8801643769581 8801643769635 8801643769642 8801643769697 8801643769703
Capacità Std (Min~Max) kW 7.10 (1.50~8.70) 10.00 (3.00~12.00) 10.00 (3.00~12.00) 12.00 (3.50~13.50) 12.00 (3.50~13.50) 13.40 (3.50~15.50) 13.40 (3.50~15.50)
Assorbimento Std (Min~Max) kW 2.73 (0.35~3.60) 3.24 (0.60~4.70) 3.20 (0.60~4.70) 4.45 (0.90~5.30) 4.45 (0.90~5.50) 4.76 (0.80~6.45) 4.68 (0.80~6.60)
SEER: Efficienza energetica stagionale - 6,7 6,8 6,8 6 6 6,4 6,4
Raffreddamento
Classe di efficienza energetica stagionale - A++ A++ A++ A+ A+ - -
Carico termico teorico (Pdesigc) kW 7,1 9 10 10 12 12 -
Consumo energetico annuo indicativo (QCE) kWh/a 401 463 515 515 737 737 -
Capacità Std (Min~Max) kW 8.00 (1.90~9.00) 11.2 (2.20~15.50) 11.20 (2.20~15.50) 13.2 (3.50~15.50) 13.2 (3.50~15.50) 15.50 (3.50~18.00) 15.50 (3.50~18.00)
Assorbimento Std (Min~Max) kW 2.48 (0.35~3.95) 3.20 (0.46~5.20) 3.15 (0.46~5.40) 4.05 (0.75~5.60) 4.05 (0.75~6.40) 4.62 (0.70~7.36) 4.54 (0.70~7.50)
SCOP: Efficienza energetica stagionale - 4,2 4,3 4,3 4 4 4,1 4,1
Classe di efficienza energetica stagionale - A+ A+ A+ A+ A+ - -
Riscaldamento
Carico termico teorico (PdesigH) kW 4,5 5,3 5,3 6,5 6,5 8,4 8,4
Potenza termica di sicurezza elettrica elbu (Tj) kW - - - - - - -
Capacità dichiarata kW 4,5 5,3 5,3 5,3 7,4 7,4 -
Consumo energetico annuo indicativo (QCE) kWh/a 1537 1726 1726 1726 2527 2527 -
Dimensioni (LxAxP) mm 947x281x947 947x365x947 947x365x947 947x365x947 947x365x947 947x365x947 947x365x947
Dimensioni Pannello (LxAxP) mm 1000x66x1000 1000x66x1000 1000x66x1000 1000x66x1000 1000x66x1000 1000x66x1000 1000x66x1000
Peso kg 20,2 23,5 23,5 23,5 23,5 25,5 25,5
Unità interna Peso Pannello kg 3,6 3,6 3,6 3,6 3,6 3,6 3,6
Aria trattata (max) m 3 /min 17,5 31,2 31,2 32,5 32,5 32,4 32,4
Pressione Statica Min-Std-Max mmH 2 O - - - - - - -
Livello Potenza Sonora (Riscaldamento) dB(A) 53 61 61 61 61 61 61
Dimensioni (LxAxP) mm 880x798x310 940x998x330 940x998x330 940x998x330 940x998x330 940x1210x330 940x1210x330
Peso kg 51 75 74 81 80 91,5 90,5
Unità esterna Livello Potenza Sonora dB(A) 65 69 69 70 70 69 69
Alimentazione Ø, V, Hz 1, 220-240, 50 1, 220-240, 50 3, 380-415, 50 1, 220-240, 50 3, 380-415, 50 1, 220-240, 50 3, 380-415, 50
Intervallo di funzionamento (Raff./Risc.) °C -15 ~ 50 / -25 ~ 24 -15 ~ 50 / -25 ~ 24 -15 ~ 50 / -25 ~ 24 -15 ~ 50 / -25 ~ 24 -15 ~ 50 / -25 ~ 24 -15 ~ 50 / -25 ~ 24 -15 ~ 50 / -25 ~ 24
Tubazioni Liquido / Gas Ømm/(inch) 6.35 (1/4) / 15.88 (5/8) 9.52 (3/8) / 15.88 (5/8) 9.52 (3/8) / 15.88 (5/8) 9.52 (3/8) / 15.88 (5/8) 9.52 (3/8) / 15.88 (5/8) 9.52 (3/8) / 15.88 (5/8) 9.52 (3/8) / 15.88 (5/8)
Lunghezza tubazioni Max m 50 55 55 50 50 75 75
Dati installativi Dislivello max (U. Interna/U. Esterna) m 30 30 30 30 30 30 30
Lunghezza tubazioni Max senza aggiunta di refrigerante m 15 30 30 30 30 30 30
Carica aggiuntiva refrigerante g/m 20 50 50 50 50 50 50
Tipo Refrigerante /GWP - R32 / 675 R32 / 675 R32 / 675 R32 / 675 R32 / 675 R32 / 675 R32 / 675
Refrigerante Precarica di fabbrica kg 1,7 2,7 2,7 2,7 2,7 2,9 2,9
Tonnellate CO 2 equivalente tCO 2 e 1,15 1,82 1,82 1,82 1,82 1,96 1,96

Accessori

AR-EH03E MWR-WG00KN MWR-SH11N MIM-H04EN PC4NUNMAN MCR-SME

Comando wireless Comando cablato avanzato Comando a filo touch Kit Wi-Fi Pannello (necessario) Sensore di movimento 1
(1) Compatibile con il pannello quadrato PC4NUDMAN
*Per le combinazioni che beneficiano delle detrazioni fiscali o incentivi conto termico consultare il catalogo GSE o l'autocertificazione Samsung.
68
