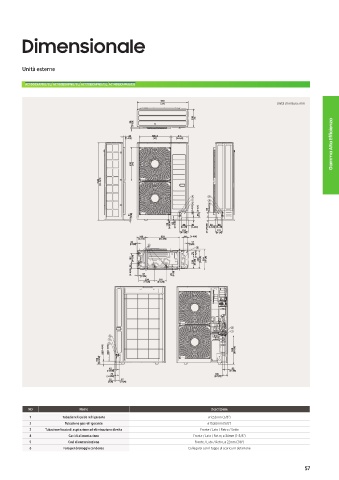

Dimensionale
Unità esterne
AC100BXAPKG/EU, AC100BXAPNG/EU, AC120BXAPNG/EU, AC140BXAPNG/EU
Unità di misura: mm
Gamma Alta Efficienza
No. Name Description
1 Liquid pipe connection Ø9.52 (3/8)
2 Gas pipe connection Ø15.88 (5/8)
3 Piping intake knockout hole Front / Side / Rear / Bottom
4 Power wiring conduit Front / Side / Rear / Ø34 (1-3/8)
5 Communication wiring conduit Front / Side / Rear / Ø22 (7/8)
6 Drain hole Connect with the provided drain plug.
NO Nome Descrizione
1 Tubazione liquido refrigerante ø 9,52mm (3/8’’)
2 Tubazione gas refrigerante ø 15,88mm (5/8’’)
3 Tubazione forata di aspirazione ad eliminazione diretta Fronte / Lato / Retro / Sotto
4 Cavi di alimentazione Fronte / Lato / Retro, ø 34mm (1-3/8’’)
5 Cavi di comunicazione Fronte / Lato / Retro, ø 22mm (7/8’’)
6 Foro per drenaggio condensa Collegarsi con il tappo di scarico in dotazione
No. Name Description
57
1 Liquid pipe connection Ø9.52 (3/8)
2 Gas pipe connection Ø15.88 (5/8)
3 Piping intake knockout hole Front / Side / Rear / Bottom
4 Power wiring conduit Front / Side / Rear / Ø34 (1-3/8)
5 Communication wiring conduit Front / Side / Rear / Ø22 (7/8)
6 Drain hole Connect with the provided drain plug.
