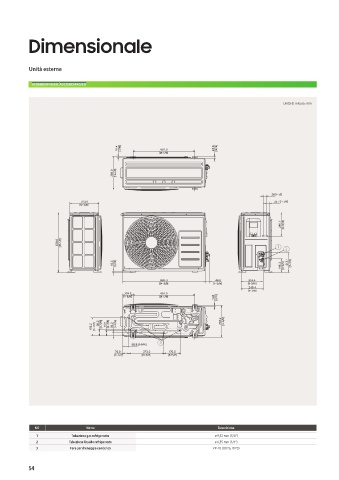

Dimensionale
Unità esterne
AC026BXAPKG/EU, AC035BXAPKG/EU
Unità di misura: mm
No. Name Description
1 Refrigerant gas pipe Φ9.52(3/8)
2 Refrigerant liquid pipe Φ6.35(1/4)
3 Drain Hole Φ20
NO Nome Descrizione
1 Tubazione gas refrigerante ø 9,52 mm (3/8’’)
2 Tubazione liquido refrigerante ø 6,35 mm (1/4’’)
3 Foro per drenaggio condensa VP-20 (OD26, ID20)
