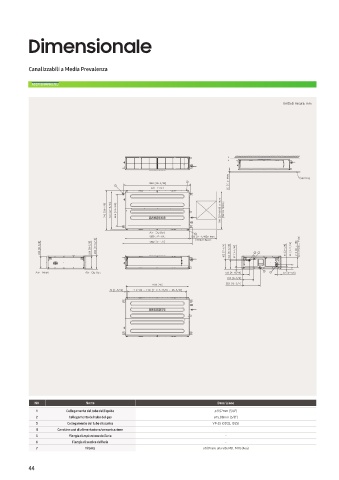

Dimensionale
Canalizzabili a Media Prevalenza
AC071BNMPKG/EU
Unità di misura: mm
NO Nome Descrizione
1 Collegamento del tubo del liquido ø 9.52mm (3/8’’)
2 Collegamento del tubo del gas ø 15.88mm (5/8’’)
3 Collegamento del tubo di scarico VP-25 (OD32, ID25)
4 Canaline cavi di alimentazione/comunicazione -
5 Flangia di aspirazione dell’aria -
6 Flangia di scarico dell’aria -
7 Tirante utilizzare una vite M8 . M10 (4ea)
