P. 45

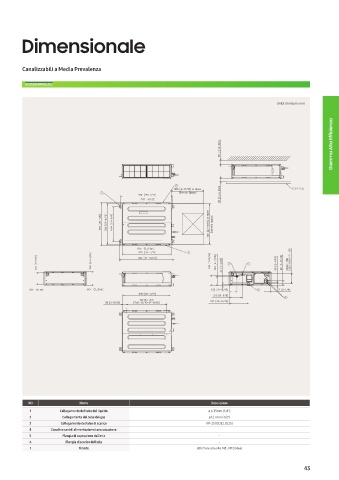

Dimensionale
Canalizzabili a Media Prevalenza
AC052BNMPKG/EU
Unità di misura: mm
Gamma Alta Efficienza
NO Nome Descrizione
1 Collegamento del tubo del liquido ø 6.35mm (1/4")
2 Collegamento del tubo del gas ø 12.7mm (1/2")
3 Collegamento del tubo di scarico VP-25 (OD32, ID25)
4 Canaline cavi di alimentazione/comunicazione -
5 Flangia di aspirazione dell’aria -
6 Flangia di scarico dell’aria -
7 Tirante utilizzare una vite M8 . M10 (4ea)
43
