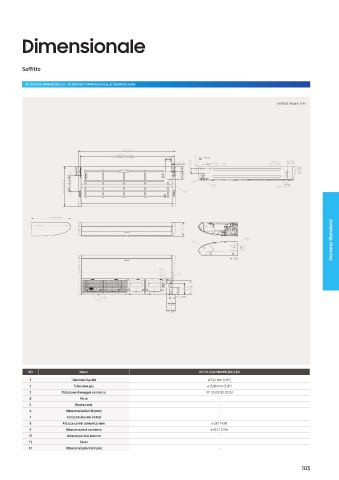

Dimensionale
Soffitto
AC100/120/140RNCDKG/EU - AC100/120/140MNCDKH/EU, AC160JNCDEH/EU
Unità di misura: mm
Gamma Standard
NO Nome AC100/120/140MNCDKH/EU
1 Tubazione liquido ø 9,52 mm (3/8’’)
2 Tubazione gas ø 15,88 mm (5/8’’)
3 Tubazione drenaggio condensa VP-25 (OD32, ID25)
4 Filtro -
5 Ripresa aria -
6 Attacco tubazioni (fronte) -
7 Attacco tubazioni (retro) -
8 Attacco cavi di comunicazione ø 28 [1-1/8]
9 Attacco scarico condensa ø 42 [1-5/16]
10 Attacco per aria esterna -
11 Cover -
12 Attacco tubazioni (di lato) -
103
