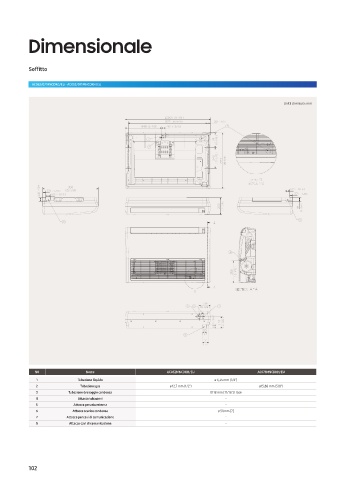

Dimensionale
Soffitto
AC052/071RNCDKG/EU - AC052/071MNCDKH/EU
Unità di misura: mm
NO Nome AC052MNCDKH/EU AC071MNCDKH/EU
1 Tubazione liquido ø 6,35 mm (1/4’’)
2 Tubazione gas ø 12,7 mm (1/2’’) ø15,88 mm (5/8’’)
3 Tubazione drenaggio condensa ID18 mm [11/16”] Hose
4 Attacco tubazioni -
5 Attacco per aria esterna -
6 Attacco scarico condensa ø 50mm [2]
7 Attacco per cavi di comunicazione -
8 Attacco cavi di comunicazione -
