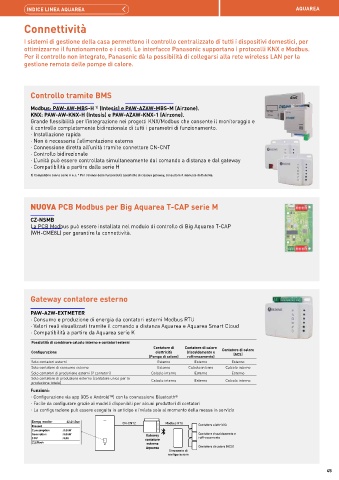

Page 45 - PANASONIC - AQUAREA

INDICE LINEA AQUAREA AQUAREA

Connettività

I sistemi di gestione della casa permettono il controllo centralizzato di tutti i dispositivi domestici, per
ottimizzarne il funzionamento e i costi. Le interfacce Panasonic supportano i protocolli KNX e Modbus.
Per il controllo non integrato, Panasonic dà la possibilità di collegarsi alla rete wireless LAN per la
gestione remota delle pompe di calore.

Controllo tramite BMS

Modbus: PAW-AW-MBS-H (Intesis) e PAW-AZAW-MBS-M (Airzone).
1)
KNX: PAW-AW-KNX-H (Intesis) e PAW-AZAW-KNX-1 (Airzone).
Grande flessibilità per l’integrazione nei progetti KNX/Modbus che consente il monitoraggio e
il controllo completamente bidirezionale di tutti i parametri di funzionamento.
· Installazione rapida
· Non è necessaria l’alimentazione esterna
· Connessione diretta all’unità tramite connettore CN-CNT
· Controllo bidirezionale
· L’unità può essere controllata simultaneamente dal comando a distanza e dal gateway
· Compatibilità a partire dalla serie H
1) Compatibile con la serie H e J. * Per l’elenco delle funzionalità specifiche di ciascun gateway, consultare il manuale dell’utente.

NUOVA PCB Modbus per Big Aquarea T-CAP serie M

CZ-NSMB
La PCB Modbus può essere installata nel modulo di controllo di Big Aquarea T-CAP
(WH-CME8L) per garantire la connettività.

Gateway contatore esterno

PAW-A2W-EXTMETER
· Consumo e produzione di energia da contatori esterni Modbus RTU
· Valori reali visualizzati tramite il comando a distanza Aquarea e Aquarea Smart Cloud
· Compatibilità a partire da Aquarea serie K
Possibilità di combinare calcolo interno e contatori esterni
Contatore di Contatore di calore
Configurazione elettricità (riscaldamento e Contatore di calore
(ACS)
(Pompa di calore) raffrescamento)
Solo contatori esterni Esterno Esterno Esterno
Solo contatore di consumo esterno Esterno Calcolo interno Calcolo interno
Solo contatori di produzione esterni (2 contatori) Calcolo interno Esterno Esterno
Solo contatore di produzione esterno (contatore unico per la Calcolo interno Esterno Calcolo interno
produzione totale)
Funzioni:
· Configurazione via app (iOS e Android™) con la connessione Bluetooth®
· Facile da configurare grazie ai modelli disponibili per alcuni produttori di contatori
· La configurazione può essere eseguita in anticipo e inviata solo al momento della messa in servizio

Energy monitor 22:21,Sun CN-CNT2 Modbus RTU Contatore elettricità
Present
Consumption : 0.0kW
Generation : 0.0kW Gateway Contatore riscaldamento e
contatore
COP : 0.00 raffrescamento
[ ] Back esterno
Aquarea Contatore di calore (ACS)
Strumento di
configurazione
45
