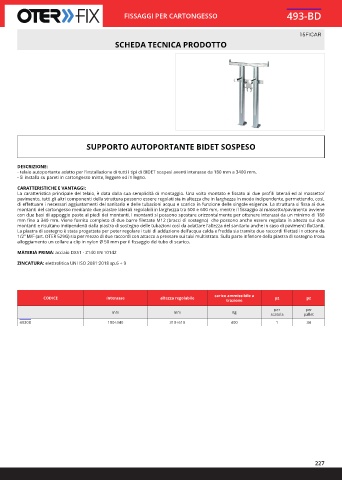

Page 227 - OTER - CATALISTINO 2024

FISSAGGI PER CARTONGESSO 493-BD

15FICAR
SCHEDA TECNICA PRODOTTO

SUPPORTO AUTOPORTANTE BIDET SOSPESO

DESCRIZIONE:
- telaio autoportante adatto per l’installazione di tutti i tipi di BIDET sospesi aventi interasse da 180 mm a 3400 mm.
- Si installa su pareti in cartongesso miste, leggere ed in legno.
CARATTERISTICHE E VANTAGGI:
La caratteristica principale del telaio, è data dalla sua semplicità di montaggio. Una volta montato e fissato ai due profili laterali ed al massetto/
pavimento, tutti gli altri componenti della struttura possono essere regolati sia in altezza che in larghezza in modo indipendente, permettendo, così,
di effettuare i necessari aggiustamenti del sanitario e delle tubazioni acqua e scarico in funzione delle singole esigenze. La struttura si fissa ai due
montanti del cartongesso mediante due piastre laterali regolabili in larghezza tra 500 e 600 mm, mentre il fissaggio al massetto/pavimento avviene
con due basi di appoggio poste ai piedi dei montanti. I montanti si possono spostare orizzontalmente per ottenere interassi da un minimo di 180
mm fino a 340 mm. Viene fornito completo di due barre filettate M12 (bracci di sostegno) che possono anche essere regolate in altezza sui due
montanti e risultano indipendenti dalla piastra di sostegno delle tubazioni così da adattare l’altezza del sanitario anche in caso di pavimenti flottanti.
La piastra di sostegno è stata progettata per poter regolare i tubi di adduzione dell’acqua calda e fredda sia tramite due raccordi filettati in ottone da
1/2” M/F (art. OTER 529G) sia per mezzo di due raccordi con attacco a pressare sui tubi multistrato. Sulla parte inferiore della piastra di sostegno trova
alloggiamento un collare a clip in nylon Ø 50 mm per il fissaggio del tubo di scarico.

MATERIA PRIMA: acciaio DX51 - Z140 EN 10142
ZINCATURA: elettrolitica UNI ISO 2081:2018 sp.6 ÷ 9

CODICE interasse altezza regolabile carico ammissibile a pz pz
trazione
per per
mm mm Kg
scatola pallet
4930B 180÷340 310÷610 400 1 34
