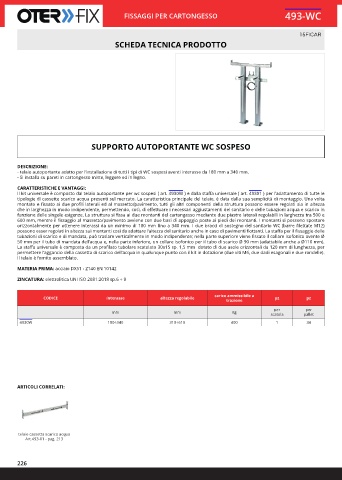

FISSAGGI PER CARTONGESSO 493-WC

15FICAR
SCHEDA TECNICA PRODOTTO

SUPPORTO AUTOPORTANTE WC SOSPESO

DESCRIZIONE:
- telaio autoportante adatto per l’installazione di tutti i tipi di WC sospesi aventi interasse da 180 mm a 340 mm.
- Si installa su pareti in cartongesso miste, leggere ed in legno.
CARATTERISTICHE E VANTAGGI:
Il kit universale è composto dal telaio autoportante per wc sospesi ( art. 4930W ) e dalla staffa universale ( art. 49301 ) per l’adattamento di tutte le
tipologie di cassette scarico acqua presenti sul mercato. La caratteristica principale del telaio, è data dalla sua semplicità di montaggio. Una volta
montato e fissato ai due profili laterali ed al massetto/pavimento, tutti gli altri componenti della struttura possono essere regolati sia in altezza
che in larghezza in modo indipendente, permettendo, così, di effettuare i necessari aggiustamenti del sanitario e delle tubazioni acqua e scarico in
funzione delle singole esigenze. La struttura si fissa ai due montanti del cartongesso mediante due piastre laterali regolabili in larghezza tra 500 e
600 mm, mentre il fissaggio al massetto/pavimento avviene con due basi di appoggio poste ai piedi dei montanti. I montanti si possono spostare
orizzontalmente per ottenere interassi da un minimo di 180 mm fino a 340 mm. I due bracci di sostegno del sanitario WC (barre filettate M12)
possono esser regolati in altezza sui montanti così da adattare l’altezza del sanitario anche in caso di pavimenti flottanti. La staffa per il fissaggio delle
tubazioni di scarico e di mandata, può traslare verticalmente in modo indipendente; nella parte superiore viene fissato il collare isofonico avente Ø
50 mm per il tubo di mandata dell’acqua e, nella parte inferiore, un collare isofonico per il tubo di scarico Ø 90 mm (adattabile anche a Ø110 mm).
La staffa universale è composta da un profilato tubolare scatolato 30x15 sp. 1,5 mm dotato di due asole orizzontali da 120 mm di lunghezza, per
permettere l’aggancio della cassetta di scarico dell’acqua in qualunque punto con il kit in dotazione (due viti M6, due dadi esagonali e due rondelle).
Il telaio è fornito assemblato.
MATERIA PRIMA: acciaio DX51 - Z140 EN 10142

ZINCATURA: elettrolitica UNI ISO 2081:2018 sp.6 ÷ 9

CODICE interasse altezza regolabile carico ammissibile a pz pz
trazione
per per
mm mm Kg
scatola pallet
4930W 180÷340 310÷610 400 1 34
