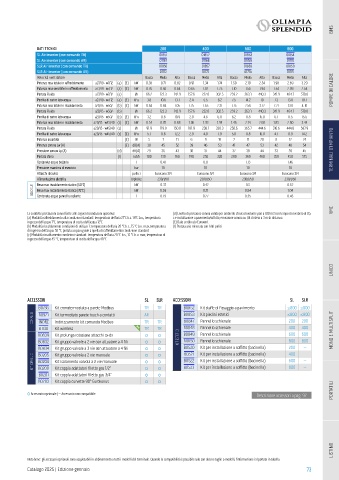

Page 74 - OLIMPIASPLENDID - SISTEMI INTEGRATI PROFESSIONAL 2025

BMS

DATI TECNICI 200 400 600 800
SL Air inverter (con comando TR) 01851 01852 01853 01854
SL Air inverter (con comando AR) 01767 01768 01769 01770
SLR Air inverter (con comando TR) 01856 01857 01858 01859
SLR Air inverter (con comando AR) 01772 01773 01774 01775
Velocità ventilatore Bassa Media Alta Bassa Media Alta Bassa Media Alta Bassa Media Alta
Potenza resa totale in raffreddamento a27/19 - w7/12 (a) (E) kW 0.38 0.71 0.82 0.91 1.34 1.74 1.50 2.10 2.54 1.98 2.69 3.29
Potenza resa sensibile in raffreddamento a27/19 - w7/12 (a) (E) kW 0.26 0.50 0.64 0.65 1.02 1.25 1.10 1.56 1.94 1.54 2.09 2.54 POMPE DI CALORE
Portata Fluido a27/19 - w7/12 (a) l/h 66.2 123.3 142.9 157.6 232.0 302.5 259.2 363.1 440.3 341.9 464.7 570.0
Perdita di carico lato acqua a27/19 - w7/12 (a) (E) kPa 3.8 10.6 13.1 2.4 5.5 8.2 7.5 14.2 19 7.3 13.8 18.7
Potenza resa totale in riscaldamento a20/15 - w50/- (b) (E) kW 0.64 0.84 1.05 1.25 1.65 2.31 1.75 2.56 3.12 2.21 3.10 4.10
Portata Fluido a20/15 - w50/- (b) l/h 66.2 123.3 142.9 157.6 232.0 302.5 259.2 363.1 440.3 341.9 464.7 570.0
Perdita di carico lato acqua a20/15 - w50/- (b) (E) kPa 3.2 8.8 10.9 2.0 4.6 6.8 6.2 11.8 15.8 6.1 11.5 15.5
Potenza resa totale in riscaldamento a20/15 - w45/40 (c) (E) kW 0.54 0.70 0.88 1.06 1.39 1.94 1.46 2.14 2.60 1.85 2.60 3.44
Portata Fluido a20/15 - w45/40 (c) l/h 91.9 119.9 150.0 181.9 238.1 330.3 250.6 365.7 444.6 316.6 444.8 587.9
Perdita di carico lato acqua a20/15 - w45/40 (c) (E) kPa 5.7 8.8 12.2 2.9 4.8 7.9 5.8 11.8 16.0 4.1 8.9 14.2
Potenza assorbita (E) W 5 7 11 6 9 19 7 11 20 8 12 24
Potenza sonora Lw (A) (E) dB(A) 38 45 52 39 46 53 41 47 53 42 48 54
Pressione sonora Lp (A) (d) dB(A) 29 36 43 30 37 44 32 38 44 33 39 45 TERMINALI D’IMPIANTO TERMINALI D’IMPIANTO
Portata d’aria (f) m3/h 100 130 160 190 250 320 280 360 460 350 450 575
Contenuto acqua batteria l 0.47 0.8 1.13 1.46
Pressione massima di esercizio bar 10 10 10 10
Attacchi idraulici pollici Eurocono 3/4 Eurocono 3/4 Eurocono 3/4 Eurocono 3/4
Alimentazione elettrica V/ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50
0.5
0.37
SOLO SLR Resa max riscaldamento statico (50°C) kW l 0.59 0.42 0.84 0.62
kW
Resa max riscaldamento statico (70°C)
1.04
0.71
0.35
0.43
Contenuto acqua pannello radiante
0.27
0.19
VMC
Le suddette prestazioni sono riferite alle seguenti condizioni operative: (d) Livello di pressione sonora valido per ambienti chiusi di volume pari a 100 m3 con tempo di riverbero di 0,5
(a) Modalità raffreddamento alla condizioni standard: temperatura dell’aria 27°C b.s. 19°C b.u., temperatura s e installazione a pavimento/soffitto, emissione sonora su 1/4 di sfera a 3 m di distanza
ingresso dell’acqua 7°C, temperatura di uscita dell’acqua 12°C (E) Dato certificato Eurovent
(b) Modalità riscaldamento condizioni di utilizzo 1: temperatura dell’aria 20 °C b.s., 15 °C b.u. max, temperatura (f) Portata aria misurata con filtri puliti
di ingresso dell’acqua 50 °C, portata acqua uguale a quella di raffreddamento condizione standard
(c) Modalità riscaldamento condizioni standard: temperatura dell’aria 20 °C b.s., 15 °C b.u. max, temperatura di
ingresso dell’acqua 45 °C, temperatura di uscita dell’acqua 40 °C
UNICO

ACCESSORI SL SLR ACCESSORI SL SLR
B0736 Kit cronotermostato a parete Modbus TR TR B0852 Kit staffe di fissaggio a pavimento ≤800 ≤800
COMANDI B0921 Kit termostato parete touch a contatti AR TR B0853 Kit piedini estetici ≤800 ≤800
–
Pannello schienale
B0847
200
200
INDRZ
Indirizzamento kit comando Modbus
TR
B1130 Kit wireless NEW TR TR B0848 Pannello schienale 400 400 MONO E MULTISPLIT
B0839 Kit prolunga rotazione attacchi sx-dx ○ ○ KIT ESTETICI B0849 Pannello schienale 600 600
B0832 Kit gruppo valvole a 2 vie con attuatore a 4 fili ○ ○ B0850 Pannello schienale 800 800
B0834 Kit gruppo valvole a 3 vie con attuatore a 4 fili ○ ○ B0520 Kit per installazione a soffitto (bacinella) 200 –
B0521
Kit per installazione a soffitto (bacinella)
–
400
○
○
KIT IDRAULICI B0205 Kit gruppo valvola a 2 vie manuale ○ ○ B0522 Kit per installazione a soffitto (bacinella) 600 –
B0204
Kit isolamento valvola a 2 vie manuale
800
B0523
Kit per installazione a soffitto (bacinella)
–
○
○
Kit coppia adattatori filetto gas 1/2”
B0200
B0201 Kit coppia adattatori filetto gas 3/4” ○ ○
B0203 Kit coppia curvette 90° Eurokonus ○ ○
PORTATILI
○ Accessorio opzionale | – Accessorio non compatibile Descrizione accessori a pag. 92
LISTINO
Nota bene: gli accessori opzionali sono acquistabili in abbinamento a tutti i modelli del terminale. Quando la compatibilità è possibile solo con alcune taglie o modelli, l’informazione è riportata in tabella.
Catalogo 2025 | Edizione gennaio 73
