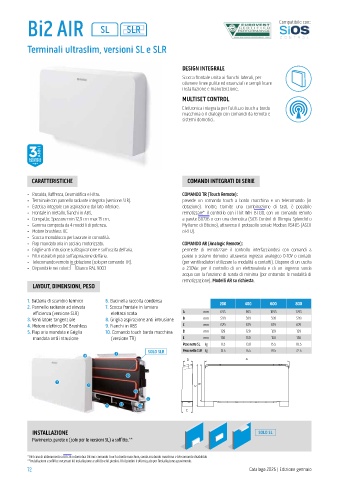

Page 73 - OLIMPIASPLENDID - SISTEMI INTEGRATI PROFESSIONAL 2025

Bi2 AIR SL SLR Compatibile con:

Terminali ultraslim, versioni SL e SLR

DESIGN INTEGRALE
Scocca frontale unita ai fianchi laterali, per
ottenere linee pulite ed essenziali e semplificare
installazione e manutenzione.
MULTISET CONTROL
Elettronica integrata per l’utilizzo touch a bordo
macchina o il dialogo con comandi da remoto e
sistemi domotici.

CARATTERISTICHE COMANDI INTEGRATI DI SERIE

• Riscalda, Raffresca, Deumidifica e Filtra. COMANDO TR (Touch Remote):
• Terminale con pannello radiante integrato (versione SLR). prevede un comando touch a bordo macchina e un telecomando (in
• Estetica integrale con aspirazione dal lato inferiore. dotazione). Inoltre, tramite una combinazione di tasti, è possibile
• Frontale in metallo, fianchi in ABS. remotizzare* il controllo con il kit WiFi B1130, con un comando remoto
• Compatto: Spessore min 12,9 cm max 15 cm. a parete B0736 o con una domotica (SiOS Control di Olimpia Splendid o
• Gamma composta da 4 modelli di potenza. MyHome di Bticino), attraverso il protocollo seriale Modbus RS485 (ASCII
• Motore brushless DC. o RTU).
• Scocca monoblocco per lavorare in comodità.
• Flap mandata aria in acciaio, motorizzato. COMANDO AR (Analogic Remote):
• Griglie anti intrusione sull’aspirazione e sull’uscita dell’aria. permette di remotizzare il controllo interfacciandosi con comandi a
• Filtri estraibili posti sull’aspirazione dell’aria. parete o sistemi domotici attraverso ingresso analogico 0-10V o contatti
• Telecomando remoto in dotazione (solo per comando TR). (per ventilradiatori utilizzare la modalità a contatti). Dispone di un uscita
• Disponibile nei colori: Bianco RAL 9003 a 230Vac per il controllo di un elettrovalvola e di un ingresso sonda
acqua con la funzione di sonda di minima (per entrambe le modalità di
remotizzazione). Modelli AR su richiesta.
LAYOUT, DIMENSIONI, PESO

1. Batteria di scambio termico 6. Bacinella raccolta condensa
2. Pannello radiante ad elevata 7. Scocca frontale in lamiera 200 400 600 800
efficienza (versione SLR) elettrozincata A mm 695 895 1095 1295
3. Ventilatore tangenziale 8. Griglia aspirazione anti intrusione B mm 599 599 599 599
4. Motore elettrico DC Brushless 9. Fianchi in ABS C mm 679 679 679 679
5. Flap aria mandata e Griglia 10. Comando touch bordo macchina D mm 129 129 129 129
mandata anti intrusione (versione TR) E mm 150 150 150 150
Peso netto SL kg 11.5 13.0 15.5 18.5
SOLO SLR Peso netto SLR kg 13.5 15.5 19.5 22.5
F
K
K F
D A
B
B
H
H
J
J C B
C
C
G
G
D
E
I D E
I
E
INSTALLAZIONE SOLO SL
Pavimento, parete o (solo per le versioni SL) a soffitto.**

* Nel caso di abbinamento a B0736 o domotica Btcino: comando Touch a bordo macchina, sonda aria bordo macchina e telecomando disabilitati
**Installazione a soffitto: necessari kit installazione a soffitto e kit piedini. Il kit piedini è ottimizzato per l’installazione a pavimento.
72 Catalogo 2025 | Edizione gennaio
