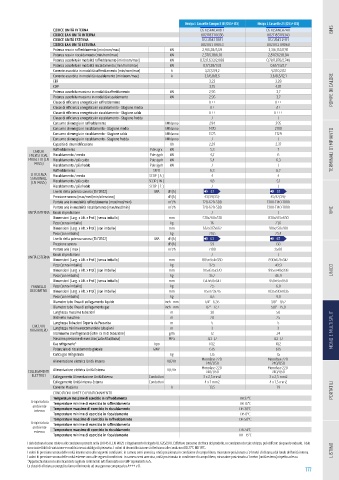

Page 178 - OLIMPIASPLENDID - SISTEMI INTEGRATI PROFESSIONAL 2025

Nexya E Cassette Compact 18 [OS5+IS5] Nexya E Cassette 24 [OS5+IS5]
CODICE UNITÀ INTERNA OS-K/SANCH18EI OS-K/SANCH24EI BMS
CODICE EAN UNITÀ INTERNA 8021183119336 8021183119343
CODICE UNITÀ ESTERNA OS-CANCH18EI OS-CANCH24EI
CODICE EAN UNITÀ ESTERNA 8021183119053 8021183119060
Potenza resa in raffreddamento (min/nom/max) kW 2,9/5,28/5,59 3,3/6,155/7,91
Potenza resa in riscaldamento (min/nom/max) kW 2,37/5,18/6,10 2,81/7,62/8,94
Potenza assorbita in modalità raffreddamento (min/nom/max) kW 0,72/1,633/2,088 0,78/1,876/2,748
Potenza assorbita in modalità riscaldamento (min/nom/max) kW 0,7/1,38/1,93 0,61/1,9/2,7
Corrente assorbita in modalità raffreddamento (min/nom/max) A 3,2/7,2/9,2 4,2/10,2/12
Corrente assorbita in modalità riscaldamento (min/nom/max) A 3,1/6,8/8,5 3,6/8,5/12,1
EER 3,23 3,28
COP 3,75 4,01
Potenza assorbita massima in modalità raffreddamento kW 2,95 3,7 POMPE DI CALORE
Potenza assorbita massima in modalità riscaldamento kW 2,95 3,7
Classe di efficienza energetica in raffreddamento A++ A++
Classe di efficienza energetica in riscaldamento - Stagione media A+ A+
Classe di efficienza energetica in riscaldamento - Stagione calda A++ A+++
Classe di efficienza energetica in riscaldamento - Stagione fredda / /
Consumo di energia in raffreddamento kWh/anno 294 395
Consumo di energia in riscaldamento - Stagione media kWh/anno 1470 2100
Consumo di energia in riscaldamento - Stagione calda kWh/anno 1575 1729
Consumo di energia in riscaldamento - Stagione fredda kWh/anno / /
Capacità di deumidificazione l/h 2,29 2,37
CARICHI Raffreddamento Pdesignc kW 5,3 7 TERMINALI D’IMPIANTO
PREVISTI DAL Riscaldamento / medio Pdesignh kW 4,2 6
PROGETTO (EN Riscaldamento / più caldo Pdesignh kW 5,4 6,3
14825) Riscaldamento / più freddo Pdesignh kW / /
Raffreddamento SEER 6,3 6,2
EFFICIENZA Riscaldamento / medio SCOP ( A ) 4 4
STAGIONALE
(EN 14825) Riscaldamento / più caldo SCOP ( W ) 4,8 5,1
Riscaldamento / più freddo SCOP ( C ) / /
Livello della potenza sonora (EN 12102) LWA dB(A) 57 57
Pressione sonora (max/med/min/silenzioso) dB(A) 43/39/35/- 45/42/39/-
Portata aria in modalità raffreddamento (max/med/min) m³/h 720-620-500 1300-1140-1000
Portata aria in modalità riscaldamento (max/med/min) m³/h 720-620-500 1300-1140-1000
UNITÀ INTERNA Grado di protezione / / VMC
Dimensioni (Larg. x Alt. x Prof.) (senza imballo) mm 570x260x570 830x205x830
Peso (senza imballo) kg 16 21,6
Dimensioni (Larg. x Alt. x Prof.) (con imballo) mm 662x317x662 910x250x910
Peso (con imballo) kg 20,6 25,4
Livello della potenza sonora (EN 12102) LWA dB(A) 63 67
Pressione sonora dB(A) 59 60
Portata aria ( max ) m³/h 2100 3500
Grado di protezione / /
UNITÀ ESTERNA
Dimensioni (Larg. x Alt. x Prof.) (senza imballo) mm 805x554x330 890x673x342
Peso (senza imballo) kg 32,5 43,9
Dimensioni (Larg. x Alt. x Prof.) (con imballo) mm 915x615x370 995x740x398 UNICO
Peso (con imballo) kg 35,2 46,9
Dimensioni (Larg. x Alt. x Prof.) (senza imballo) mm 647x50x647 950x55x950
PANNELLO Peso (senza imballo) kg 2,5 6,0
DECORATIVO Dimensioni (Larg. x Alt. x Prof.) (con imballo) mm 715x123x715 1035x90x1035
Peso (con imballo) kg 4,5 9,0
Diametro tubo linea di collegamento liquido inch - mm 1/4” - 6,35 3/8” - 9,52
Diametro tubo linea di collegamento gas inch - mm 1/2” - 12,7 5/8” - 15,9
Lunghezza massima tubazioni m 30 50
Dislivello massimo m 20 25
Lunghezza Tubazioni Coperta da Precarica m 5 5
CIRCUITO
FRIGORIFERO Lunghezza minima raccomandata tubazioni m 3 3 CLIMATIZZATORI FISSI MONO E MULTISPLIT
Incremento di refrigerante (oltre i 5 m di tubazione) g/m 12 24
Massima pressione di esercizio (Lato Alta/Bassa) MPa 4,3-1,7 4,3-1,7
Gas refrigerante* Tipo R32 R32
Potenziale di riscaldamento globale GWP 675 675
Carica gas refrigerante kg 1,15 1,5
Alimentazione elettrica Unità Interna V/F/Hz Monofase 220- Monofase 220-
240/1/50
240/1/50
COLLEGAMENTI Alimentazione elettrica Unità Esterna V/F/Hz Monofase 220- Monofase 220-
240/1/50
240/1/50
ELETTRICI Collegamento Alimentazione Unità Esterna Conduttori 3 x 2,5 mm2 3 x 2,5 mm2
Collegamento Unità Interna-Esterna Conduttori 4 x 1 mm2 4 x 1,5 mm2
Corrente Massima A 13,5 19
CONDIZIONI LIMITE DI FUNZIONAMENTO PORTATILI
Temperature massime di esercizio in raffreddamento DB 32°C
Temperatura Temperature minime di esercizio in raffreddamento DB 16°C
ambiente Temperature massime di esercizio in riscaldamento DB 30°C
interno
Temperature minime di esercizio in riscaldamento DB 0°C
Temperature massime di esercizio in raffreddamento DB 50°C
Temperatura Temperature minime di esercizio in raffreddamento -
ambiente
esterno Temperature massime di esercizio in riscaldamento DB 24°C
Temperature minime di esercizio in riscaldamento DB -15°C
I dati dichiarati sono relativi alle condizioni previste nella EN 14511, EN 14825 e Regolamento Delegato UE 626/2011. L’effettivo consumo elettrico del prodotto, in condizioni di reale utilizzo, può differire da quanto indicato. I dati
sono suscettibili di variazione e modifica senza obbligo di preavviso. I valori di deumidificazione si riferiscono alle condizioni DB 27°C WB 19°C.
I valori di pressione sonora delle unità interne sono alle seguenti condizioni: in camera semi anecoica, unità posizionata in condizione di campo libero, misuratore posizionato a 1,4 metri di distanza dal fondo dell’unità interna. LISTINO
I valori di pressione sonora delle unità esterne sono alle seguenti condizioni: in camera semi anecoica, unità posizionata in condizione di campo libero, misuratore posizionato a 1 metro (unità esterna) rispetto ad essa.
*Apparecchiatura non ermeticamente sigillata contenente GAS fluorurato con GWP equivalente 675.
Le classi di efficienza energetica fanno riferimento ad una gamma compresa tra A+++ e D.
