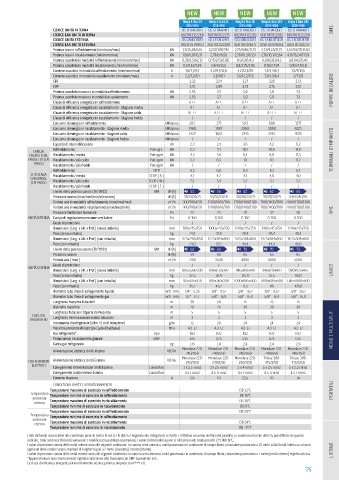

Nexya E Duct 18 Nexya E Duct 24 Nexya E Duct 36 Nexya E Duct 36T Nexya E Duct 48T
[OS5+IS6] [OS6+IS6] [OS5+IS6] [OS5+IS6] [OS6+IS6]
CODICE UNITÀ INTERNA OS-SEDAH18EI OS-SEDAH24EI OS-SEDAH36EI OS-SEDAH36EI OS-SEDAH48EI BMS
CODICE EAN UNITÀ INTERNA 8021183122268 8021183122275 8021183122282 8021183122282 8021183122299
CODICE UNITÀ ESTERNA OS-CANCH18EI OS-CECAH24EI OS-CANCH36EI OS-CANCHT36EI OS-CECATH48EI
CODICE EAN UNITÀ ESTERNA 8021183119053 8021183122220 8021183119077 8021183119084 8021183122237
Potenza resa in raffreddamento (min/nom/max) kW 1,32/5,28/6,16 3,23/7,09/7,92 2,75/9,86/11,73 2,73/9,23/11,73 3,52/14,07/15,83
Potenza resa in riscaldamento (min/nom/max) kW 1,50/6,01/6,31 2,79/8/8,56 2,78/10,3/12,61 2,78/10,1/12,84 4,11/15,24/17,59
Potenza assorbita in modalità raffreddamento (min/nom/max) kW 0,36/1,59/2,13 0,75/2,19/2,86 0,9/3,01/4,3 0,89/2,83/4,2 0,81/4,5/6,45
Potenza assorbita in modalità riscaldamento (min/nom/max) kW 0,5/1,62/1,85 0,64/2/2,5 0,8/2,75/3,95 0,78/2,71/4 0,95/4,1/5,8
Corrente assorbita in modalità raffreddamento (min/nom/max) A 1,6/7,1/9,4 4,2/9,7/12,6 4,2/13,6/19 1,4/4,4/6,7 1,8/7/10,5
Corrente assorbita in modalità riscaldamento (min/nom/max) A 2,2/7,2/8,1 3,8/9/11 3,5/12,2/17,5 1,3/4,3/6,4 2/7,1/9
EER 3,32 3,24 3,27 3,26 3,13
COP 3,72 3,99 3,73 3,75 3,72
Potenza assorbita massima in modalità raffreddamento kW 2,95 3,7 5,0 5,0 7,3 POMPE DI CALORE
Potenza assorbita massima in modalità riscaldamento kW 2,95 3,7 5,0 5,0 7,3
Classe di efficienza energetica in raffreddamento A++ A++ A++ A++ A++
Classe di efficienza energetica in riscaldamento - Stagione media A+ A+ A+ A+ A+
Classe di efficienza energetica in riscaldamento - Stagione calda A+++ A+++ A+++ A+++ A+++
Classe di efficienza energetica in riscaldamento - Stagione fredda / / / / /
Consumo di energia in raffreddamento kWh/anno 285 377 583 608 1377
Consumo di energia in riscaldamento - Stagione media kWh/anno 1468 1867 2868 3080 4025
Consumo di energia in riscaldamento - Stagione calda kWh/anno 1427 1685 2745 2745 3075
Consumo di energia in riscaldamento - Stagione fredda kWh/anno / / / / /
Capacità di deumidificazione l/h 2,3 2,4 3,6 4,2 6,2
CARICHI Raffreddamento Pdesignc kW 5,3 7,1 10,5 10,6 14,0 TERMINALI D’IMPIANTO
PREVISTI DAL Riscaldamento / medio Pdesignh kW 4,3 5,6 8,4 8,8 11,5
PROGETTO (EN Riscaldamento / più caldo Pdesignh kW 5,2 6,5 10 10 11,2
14825) Riscaldamento / più freddo Pdesignh kW / / / / /
Raffreddamento SEER 6,5 6,6 6,3 6,1 6,1
EFFICIENZA Riscaldamento / medio SCOP ( A ) 4,1 4,2 4,1 4,0 4,0
STAGIONALE
(EN 14825) Riscaldamento / più caldo SCOP ( W ) 5,1 5,4 5,1 5,1 5,1
Riscaldamento / più freddo SCOP ( C ) / / / / /
Livello della potenza sonora (EN 12102) LWA dB(A) 53 56 62 62 65
Pressione sonora (max/med/min/silenzioso) dB(A) 37/34/31/25 34/33/31/28 38/36/33/29 39/37/34/29 44/42/40/36
Portata aria in modalità raffreddamento (max/med/min) m³/h 900/780/650 1200/1000/700 1700/1400/1100 1700/1400/1100 2000/1700/1300
Portata aria in modalità riscaldamento (max/med/min) m³/h 900/780/650 1200/1000/700 1700/1400/1100 1700/1400/1100 2000/1700/1300
Pressione Ventilatore Nominale Pa 25 25 37 37 50 VMC
UNITÀ INTERNA Campo di regolazione pressione ventilatore Pa 0-160 0-160 0-160 0-160 0-160
Grado di protezione / / / / /
Dimensioni (Larg. x Alt. x Prof.) (senza imballo) mm 700x245x750 1000x245x750 1200x245x750 1200x245x750 1200x245x750
Peso (senza imballo) kg 24,4 31,8 38,4 38,4 40,4
Dimensioni (Larg. x Alt. x Prof.) (con imballo) mm 925x298x850 1225x304x860 1425x304x860 1425x304x860 1425x304x860
Peso (con imballo) kg 29,0 37,2 44,4 44,4 46,8
Livello della potenza sonora (EN 12102) LWA dB(A) 62 69 70 70 73
Pressione sonora dB(A) 59 60 65 65 65
Portata aria ( max ) m³/h 2100 3500 4000 4000 5600
Grado di protezione / / / / /
UNITÀ ESTERNA
Dimensioni (Larg. x Alt. x Prof.) (senza imballo) mm 805x554x330 890x673x342 946x810x410 946x810x410 980x975x415 UNICO
Peso (senza imballo) kg 32,5 41,9 66,9 75,5 90,0
Dimensioni (Larg. x Alt. x Prof.) (con imballo) mm 915x615x370 995x740x398 1090x885x500 1090x885x500 1145x1080x500
Peso (con imballo) kg 35,2 45,2 71,5 80 105,0
Diametro tubo linea di collegamento liquido inch - mm 1/4” - 6,35 3/8” - 9,52 3/8” - 9,52 3/8” - 9,52 3/8” - 9,52
Diametro tubo linea di collegamento gas inch - mm 1/2” - 12,7 5/8” - 15,9 5/8” - 15,9 5/8” - 15,9 5/8” - 15,9
Lunghezza massima tubazioni m 30 50 75 75 75
Dislivello massimo m 20 25 30 30 30
Lunghezza Tubazioni Coperta da Precarica m 5 5 5 5 5
CIRCUITO Lunghezza minima raccomandata tubazioni m 3 3 3 3 3
FRIGORIFERO
Incremento di refrigerante (oltre i 5 m di tubazione) g/m 12 24 24 24 24
Massima pressione di esercizio (Lato Alta/Bassa) MPa 4,3-1,7 4,3-1,7 4,3-1,7 4,3-1,7 4,3-1,7 CLIMATIZZATORI FISSI MONO E MULTISPLIT
Gas refrigerante* Tipo R32 R32 R32 R32 R32
Potenziale di riscaldamento globale GWP 675 675 675 675 675
Carica gas refrigerante kg 1,15 1,4 2,4 2,4 2,9
Monofase 220- Monofase 220- Monofase 220- Monofase 220- Monofase 220-
Alimentazione elettrica Unità Interna V/F/Hz
240/1/50 240/1/50 240/1/50 240/1/50 240/1/50
Monofase 220- Monofase 220- Monofase 220- Trifase 380- Trifase 380-
COLLEGAMENTI Alimentazione elettrica Unità Esterna V/F/Hz 240/1/50 240/1/50 240/1/50 415/3/50 415/3/50
ELETTRICI
Collegamento Alimentazione Unità Esterna Conduttori 3 x 2,5 mm2 3 x 2,5 mm2 3 x 4 mm2 5 x 2,5 mm2 5 x 2,5 mm2
Collegamento Unità Interna-Esterna Conduttori 4 x 1 mm2 4 x 1 mm2 4 x 1 mm2 4 x 1 mm2 4 x 1 mm2
Corrente Massima A 13,5 19 22,5 10 14
CONDIZIONI LIMITE DI FUNZIONAMENTO
Temperature massime di esercizio in raffreddamento DB 32°C PORTATILI
Temperatura Temperature minime di esercizio in raffreddamento DB 16°C
ambiente Temperature massime di esercizio in riscaldamento DB 30°C
interno
Temperature minime di esercizio in riscaldamento DB 0°C
Temperature massime di esercizio in raffreddamento DB 50°C
Temperatura Temperature minime di esercizio in raffreddamento -
ambiente
esterno Temperature massime di esercizio in riscaldamento DB 24°C
Temperature minime di esercizio in riscaldamento DB -15°C
I dati dichiarati sono relativi alle condizioni previste nella EN 14511, EN 14825 e Regolamento Delegato UE 626/2011. L’effettivo consumo elettrico del prodotto, in condizioni di reale utilizzo, può differire da quanto
indicato. I dati sono suscettibili di variazione e modifica senza obbligo di preavviso. I valori di deumidificazione si riferiscono alle condizioni DB 27°C WB 19°C.
I valori di pressione sonora delle unità interne sono alle seguenti condizioni: in camera semi anecoica, unità posizionata in condizione di campo libero, misuratore posizionato a 1,5 metri sotto l’unità interna a cui sono
applicate delle canalizzazioni standard di lunghezza pari a 2 metri (mandata) 1 metro (ritorno). LISTINO
I valori di pressione sonora delle unità esterne sono alle seguenti condizioni: in camera semi anecoica, unità posizionata in condizione di campo libero, misuratore posizionato a 1 metro (unità esterna) rispetto ad essa.
*Apparecchiatura non ermeticamente sigillata contenente GAS fluorurato con GWP equivalente 675.
Le classi di efficienza energetica fanno riferimento ad una gamma compresa tra A+++ e D.
