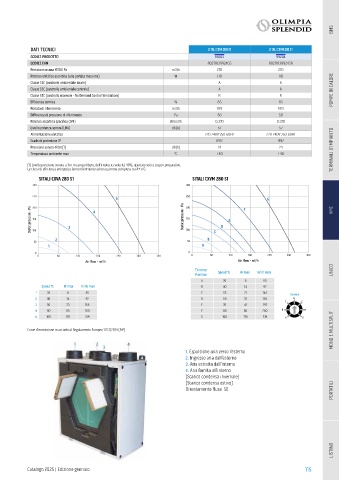

Page 116 - OLIMPIASPLENDID - SISTEMI INTEGRATI PROFESSIONAL 2025

BMS

DATI TECNICI SITALI CXVA 280 S1 SITALI CXVM 280 S1
CODICE PRODOTTO 99205 99204
CODICE EAN 8021183992465 8021183992458
Portata massima @100 Pa m3/h 270 270
Potenza elettrica assorbita (alla portata massima) W 170 170
Classe SEC (controllo ambientale locale) A A
Classe SEC (controllo ambientale centrale) A A POMPE DI CALORE
Classe SEC (controllo manuale - No Demand Control Ventilation) B B
Efficienza termica % 85 85
Portata di riferimento m3/h 189 189
Differenza di pressione di riferimento Pa 50 50
Potenza assorbita specifica (SPI) W/m3/h 0.370 0.370
Livello potenza sonora (LWA) dB(A) 57 57
Alimentazione elettrica 220-240V~/50-60Hz 220-240V~/50-60Hz
Grado di protezione IP IPX2 IPX2
Pressione sonora @3m(1) dB(A) 24 24 TERMINALI D’IMPIANTO
Temperatura ambiente max °C +40 +40

(1) Livello pressione sonora a 3m in campo libero, dell’involucro, velocità 40%, riportato solo a scopo comparativo.
Le classi di efficienza energetica fanno riferimento ad una gamma compresa tra A+ e G.
SITALI CXVA 280 S1 SITALI CXVM 280 S1
300 300

250 250
5 200 G
200
Static pressure - Pa 150 3 4 Static pressure - Pa 150 D E F VMC VMC

100
100
2 B C
50 50
1 A
0 0
0 60 120 180 240 300 360 0 60 120 180 240 300 360
3
Air flow - m /h Air flow - m /h
3
Trimmer Speed % W max m /h max UNICO
3
Position
A 20 8 55
3
Speed % W max m /h max B 40 14 92
1 20 8 55 C 53 21 143
TRIMMER
2 40 14 92 D 60 33 165 D
C E
3 60 33 165 E 70 41 197
4 80 86 250 F 80 86 250 B F
MONO E MULTISPLIT
5 100 178 319 G 100 178 319 A G
Curve d’immissione in accordo al Regolamento Europeo 1253/2014 (ErP)
1. Espulsione aria verso l’esterno
2. Ingresso aria dall’esterno
3. Aria estratta dall’interno
4. Aria fornita all’interno
(Scarico condensa invernale)
(Scarico condensa estivo)
PORTATILI
Orientamento flussi SX

LISTINO

Catalogo 2025 | Edizione gennaio 115
