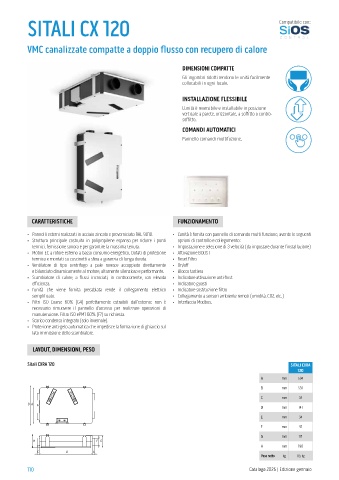

Page 111 - OLIMPIASPLENDID - SISTEMI INTEGRATI PROFESSIONAL 2025

SITALI CX 120 Compatibile con:

VMC canalizzate compatte a doppio flusso con recupero di calore

DIMENSIONI COMPATTE
Gli ingombri ridotti rendono le unità facilmente
collocabili in ogni locale.

INSTALLAZIONE FLESSIBILE
L’unità è reversibile e installabile in posizione
verticale a parete, orizzontale, a soffitto o contro-
soffitto.
COMANDI AUTOMATICI
Pannello comandi multifuzione.

CARATTERISTICHE FUNZIONAMENTO

• Pannelli esterni realizzati in acciaio zincato e preverniciato RAL 9010. • L’unità è fornita con pannello di comando multi-funzione, avente le seguenti
• Struttura principale costruita in polipropilene espanso per ridurre i ponti opzioni di controllo e collegamento:
termici, l’emissione sonora e per garantire la massima tenuta. • Impostazione e selezione di 3 velocità (da impostare durante l’installazione)
• Motori EC a rotore esterno a basso consumo energetico. Dotati di protezione • Attivazione BOOST
termica e montati su cuscinetti a sfera a garanzia di lunga durata. • Reset filtro
• Ventilatore di tipo centrifugo a pale rovesce accoppiato direttamente • On/off
e bilanciato dinamicamente al motore, altamente silenzioso e performante. • Blocco tastiera
• Scambiatore di calore, a flussi incrociati, in controcorrente, con elevata • Indicatore attivazione anti-frost
efficienza. • Indicatore guasti
• L’unità che viene fornita precablata rende il collegamento elettrico • Indicatore sostituzione filtro
semplificato. • Collegamento a sensori ambiente remoti (umidità, CO2, etc.)
• Filtri ISO Coarse 60% (G4) perfettamente estraibili dall’esterno: non è • Interfaccia Modbus.
necessario rimuovere il pannello d’accesso per realizzare operazioni di
manutenzione. Filtro ISO ePM1 60% (F7) su richiesta.
• Scarico condensa integrato (solo invernale).
• Protezione anti-gelo automatica che impedisce la formazione di ghiaccio sul
lato immissione dello scambiatore.

LAYOUT, DIMENSIONI, PESO

Sitali CXRA 120 SITALI CXRA
120
A mm 504
B mm 559

C mm 34
B A
D mm 741
E mm 34
F mm 97
G mm 171
H F G
H mm 190
C D E
Peso netto kg 11,5 kg
110 Catalogo 2025 | Edizione gennaio
