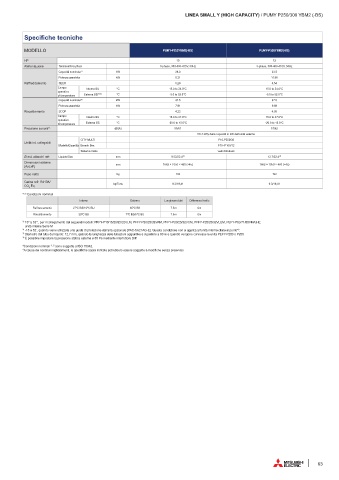

Page 65 - MITSUBISHIELECTRIC - SISTEMI VRF

LINEA SMALL Y (HIGH CAPACITY) / PUMY P250/300 YBM2 (-BS)

Specifiche tecniche

MODELLO PUMY-P250YBM2(-BS) PUMY-P300YBM2(-BS)

HP 10 12
Alimentazione Tensione/Freq./Fasi 3-phase, 380-400-415V, 50Hz 3-phase, 380-400-415V, 50Hz
Capacità nominale* 1 kW 28.0 33.5
Potenza assorbita kW 8.21 11.96
Raffreddamento SEER 6,28 6,54
Campo Interna BU °C 15.0 to 24.0°C 15.0 to 24.0°C
operativo
di temperatura Esterna BS* 3 * 4 °C -5.0 to 52.0°C -5.0 to 52.0°C
Capacità nominale* 2 kW 31.5 37.5
Potenza assorbita kW 7.91 9.69
Riscaldamento SCOP 4,22 4,35
Campo Interna BU °C 15.0 to 27.0°C 15.0 to 27.0°C
operativo
di temperatura Esterna BS °C -20.0 to 15.0°C -20.0 to 15.0°C
Pressione sonora* 5 dB(A) 55/61 57/62
50~130% della capacità in kW dell’unità esterna
CITY MULTI P10-P250/30
Unità int. collegabili
Modello/Quantità Branch Box P15~P100/12
Sistema misto vedi databook
Ø est. attacchi refr. Liquido/Gas mm 9.52/22.4* 5 12.7/22.4* 5
Dimensioni esterne mm 1662 × 1050 × 460 (+45) 1662 × 1050 × 460 (+45)
(AxLxP)
Peso netto kg 192 192
Carica refr. R410A/ kg/Tons 9.3/19,41 9.3/19,41
CO 2 Eq
*1,*2 Condizioni nominali
Interno Esterno Lunghezza tubi Differenza livello
Raffrescamento 27ºC BS/19ºC BU 35ºC BS 7.5m 0m
Riscaldamento 20ºC BS 7ºC BS/6ºC BU 7.5m 0m
*3 10° a 52°:, per il collegamento dei seguenti modelli: PKFY-P10/15/20/25/32VLM, PFFY-P20/25/32VKM, PFFY-P20/25/32VCM, PFFY-P20/25/32VLEM, PEFY-P63/71/80VMA3-E;
unità interne Serie M
*4 -15 a 52:, quando viene utilizzata una guida di protezione dall’aria opzionale [PAC-SK21AG-E]. Questa condizione non si applica all’unità interna citata al punto* 3 .
*5 Diametro del tubo del liquido: 12,7 mm, quando la lunghezza delle tubazioni aggiuntive è superiore a 90 m e quando vengono connesse le unità PEFY-P200 o P250
*6 È possibile impostare la pressione statica esterna a 30 Pa mediante interruttore DIP.
*Condizioni nominali *1,*2 sono soggette a ISO 15042.
*A causa dei continui miglioramenti, le specifiche sopra indicate potrebbero essere soggette a modifiche senza preavviso

63
