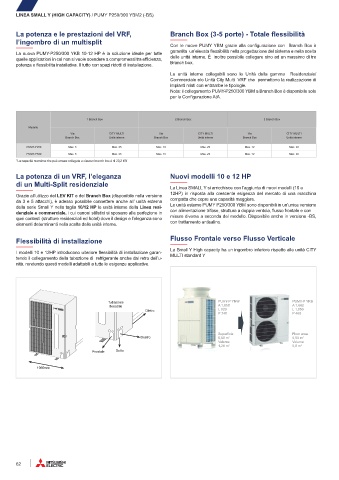

Page 64 - MITSUBISHIELECTRIC - SISTEMI VRF

LINEA SMALL Y (HIGH CAPACITY) / PUMY P250/300 YBM2 (-BS)

La potenza e le prestazioni del VRF, Branch Box (3-5 porte) - Totale flessibilità
l’ingombro di un multisplit
Con le nuove PUMY YBM grazie alla configurazione con Branch Box è
La nuova PUMY-P250/300 YKB 10-12 HP è la soluzione ideale per tutte garantita un’elevata flessibilità nella progettazione del sistema e nella scelta
quelle applicazioni in cui non si vuole scendere a compromessi tra efficienza, delle unità interne. È inoltre possibile collegare sino ad un massimo di tre
potenza e flessibilita installativa. Il tutto con spazi ridotti di installazione. Branch box.
Le unità interne collegabili sono le Unità della gamma Residenziale/
Commerciale e/o Unità City Multi VRF che permettono la realizzazione di
impianti misti con entrambe le tipologie.
Nota: il collegamento PUMY-P250/300 YBM a Branch Box è disponibile solo
per la Configurazione AtA.

1 Branch Box 2 Branch Box 3 Branch Box
Modello
Via CITY MULTI Via CITY MULTI Via CITY MULTI
Branch Box Unità interne Branch Box Unità interne Branch Box Unità interne
PUMY-P250 Max. 5 Max. 25 Max. 10 Max. 23 Max. 12 Max. 22
PUMY-P300 Max. 5 Max. 25 Max. 10 Max. 23 Max. 12 Max. 22
*La capacità massima che può essere collegata a ciascun branch box è di 20,2 kW

La potenza di un VRF, l’eleganza Nuovi modelli 10 e 12 HP
di un Multi-Split residenziale La Linea SMALL Y si arricchisce con l’aggiunta di nuovi modelli (10 e

Grazie all’utilizzo del LEV KIT e del Branch Box (disponibile nella versione 12HP) in risposta alla crescente esigenza del mercato di una macchina
da 3 e 5 attacchi), è adesso possibile connettere anche all’ unità esterna compatta che copre una capacità maggiore.
della serie Small Y nella taglia 10/12 HP le unità interne della Linea resi- Le unità esterne PUMY P250/300 YBM sono disponibili in un’unica versione
denziale e commerciale, i cui canoni stilistici si sposano alla perfezione in con alimentazione trifase, struttura a doppia ventola, flusso frontale e con
quei contesti (strutture residenziali ed hotel) dove il design e l’eleganza sono misure diverse a seconda del modello. Disponibile anche in versione -BS,
elementi determinanti nella scelta delle unità interne. con trattamento antisalino.

Flessibilità di installazione Flusso Frontale verso Flusso Verticale
La Small Y High capacity ha un ingombro inferiore rispetto alle unità CITY
I modelli 10 e 12HP introducono ulteriore flessibilità di installazione garan- MULTI standard Y
tendo il collegamento della tubazione di refrigerante anche dal retro dell’u-
nità, rendendo questi modelli adattabili a tutte le esigenze applicative.

Tubazione PUHY-P YNW PUMY-P YKB
flessibile A 1,858 A 1,662
Dietro L 920 L 1,050
P 740 P 460

Superficie Floor area
Destro 0,68 m 2 0,50 m 2
Volume Volume
1,26 m 2 0,8 m 3
Frontale Sotto

1050mm

62
